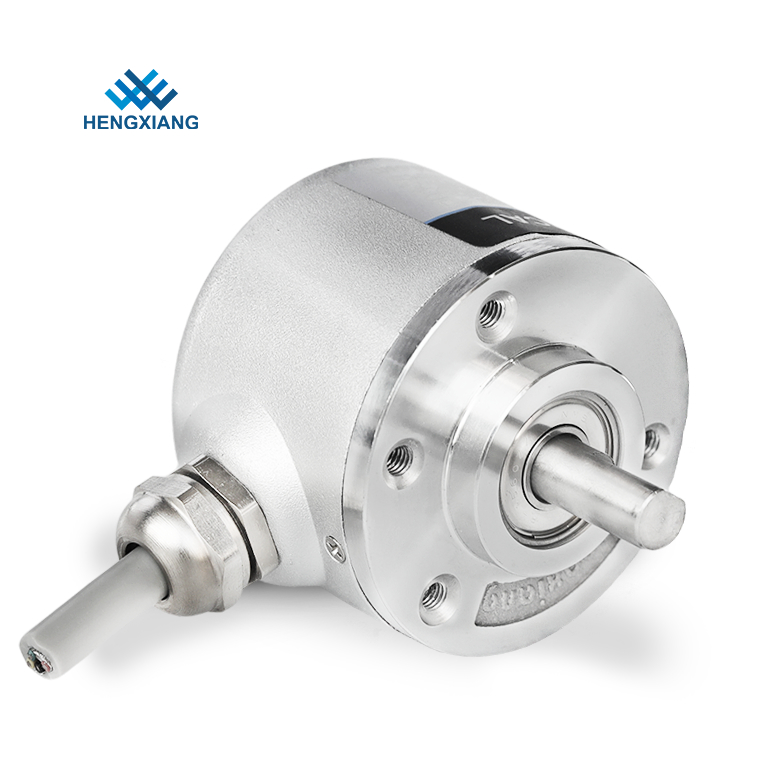

E40S6-1024-3-T-24 S38 servo motor rotary encoder 6mm shaft 1024ppr

E40S6-1024-3-T-24 S38 서보 모터 로터리 엔코더 6mm 샤프트 1024ppr

  • 상품명
    광학적 회전 엔코더
  • 외경
    38 밀리미터
  • 해결
    50ppr(Min) 내지 16384ppr(Max)
  • 선택적 공급 전압
    DC5V와 DC8-30V
  • 최고 목사
    5000RPM ;IP65≤3000r rpm
  • 소비 전류
    100mA 맥스
  • 인증
    CE
  • 정미중량
    (패키지로) 약 120g
  • 원래 장소
    중국, 상하입니다
  • 브랜드 이름
    HENGXIANG
  • 인증
    CE,ISO9001
  • 모델 번호
    S38 시리즈
  • 최소 주문 수량
    1 PC 부호기가 명령을 시작합니다
  • 가격
    negotiable
  • 포장 세부 사항
    각각 1 조각은 한 개의 카톤 박스로 압축되었습니다
  • 배달 시간
    3-5 샘플 순서, 대량 주문을 위한 7-15 일을 위해 일로 일합니다
  • 지불 조건
    인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 신용 카드, 마스터 카드, 페이팔, 등
  • 공급 능력
    매년마다 100K 부분

E40S6-1024-3-T-24 S38 서보 모터 로터리 엔코더 6mm 샤프트 1024ppr

E40S6-1024-3-T-24 S38 서보 모터 로터리 엔코더 6mm 샤프트 1024ppr



일부 관련 S38 인코더 모델 번호

S38-T6C16384 DC5V

S38-T3N1024 DC5-30V

S38-T3F360 DC12V

S38-T3V512 DC24V

S38-T6E10000C2 DC8-30V

S38-T6C1200 DC5V

S38-T3N2500C20 DC5-12V

S38-T3V4096 DC12-24V

S38-T3F5000 DC8-12V

S38-T6E800 DC24V

S38-T6C900C3 DC5V

S38-T6C16384 DC4.5V



생산 날짜

1. 1-10 샘플: 3-5 작업 일

2. 20-50 대량 생산을 위해: 7-10 작업 일

3. 100pcs 이상인 경우 생산은 고객과 논의되고 정시에 배송됩니다.



E40S6-1024-3-T-24 S38 서보 모터 로터리 엔코더 6mm 샤프트 1024ppr 0



제품 기본 사양

안건 매개변수
상표 헝샹
인코더 유형 증분 인코더
외경 38mm
두께 28mm
출력 모드 NPN&PNP
  전압 출력
  푸시풀 출력
  차동출력(TTL,HTL,RS422)
출력 위상 상 A,B,Z,A-,B-,Z-
콘센트 유형 측면 및 후면 케이블 아웃
보호등급 IP50 및 IP65
케이블 길이 1000MM
패키지 판지 상자
순중량 약 120g(패키지 포함)
인증 CE/ISO9001
소비 전류 최대 100mA
최고 응답 빈도 300KHZ
허용 리플 ≤3%rms
부하 전압 ≤DC30V
시동 토크 4.4X10-3 Nm 미만
관성 모멘트 1.5x 10-6kg.m2 이하
축하중 방사형 40N;축방향 20N



기술이론

오늘날 대부분의 인크리멘탈 엔코더에는 푸시-풀(HTL) 또는 RS422(TTL) 출력 드라이버가 있으며 이는 Open Collector NPN, Open Collector PNP, 전압 출력과 같은 대부분의 이전 출력 회로를 대체했습니다.

Totem Pole이라고도 하는 HTL(푸시-풀) 회로는 적용된 공급 전압에 해당하는 신호 레벨을 제공합니다.공급 전압 범위는 일반적으로 8~30VDC입니다.

적절한 연결을 통해 푸시 풀 인터페이스를 사용하여 RS422(TTL) 회로의 전류 방향을 제한하는 방식으로 연결된 외부 다이오드를 사용하여 진정한 개방형 컬렉터 회로를 대체할 수 있습니다. 공급 전압.두 가지 공급 전압 범위를 선택할 수 있습니다. 4.75 ~ 5.5 VDC(오픈 컬렉터 출력 드라이버를 대체하는 데 사용할 수 있음) 또는 8 ~ 30 VDC.차동 신호를 사용하여 출력은 RS422 표준을 완전히 준수합니다.

차동 출력은 최고의 주파수 응답 기능과 최고의 잡음 내성을 가지고 있습니다.이를 보장하려면 수신기도 차동이어야 합니다.

구형 출력 드라이버 교체



주의가 필요한 사항

1. 전원 전압을 선택해야 합니다: DC5V 또는 DC8-30V

2. 중공축 인코더를 선택하는 경우 판 스프링 플레이트 모델 번호를 선택해야 합니다.

3. 실제로 사용하는 모터 속도(RPM)를 알려주십시오.

4. 다른 요구 사항이 있는 경우 세부 매개 변수를 제공하십시오.



선적

1. TNT, FedEx, UPS, DHL, EMS 등을 통해 상품을 배송할 수 있습니다.

2. 운임 수집가 인 경우 요구 사항에 따라 익스프레스를 선택할 수 있습니다.

3. 택배 계정이 없는 경우 가장 저렴하고 안전한 특송을 확인하고 찾아드립니다.

4. 우리 공장은 대부분의 택배 회사와 30% 할인이 있으므로 가격은 가능한 한 저렴할 수 있습니다.



패키지

각각의 단일 엔코더는 보호 기포가 있는 하나의 안전한 상자에 포장됩니다.

그런 다음 모든 엔코더를 더 큰 상자에 넣어 배송을 준비합니다.
