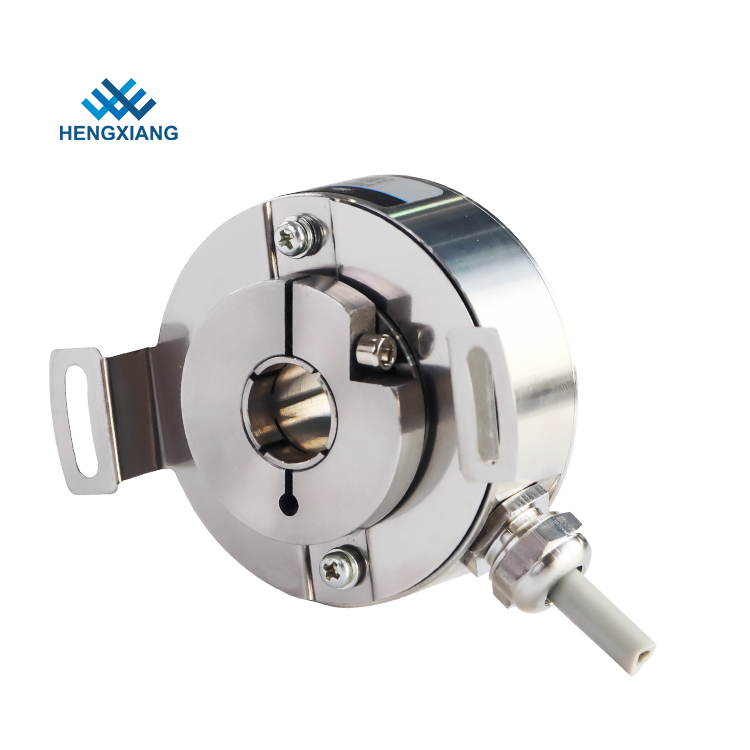

높은 보호 IP67 고해상도 UVW가 신호를 보낸 회전 인코더 녹슬지 않는 얼룩
1. 특징 : 모두는 스테인레스 강으로 만들었고 설치하도록 극도로 얇고 쉬운 높은 보호 수준 IP67으로 인해 제대로 극저온, 방진형 & 방수막밑에서 일합니다
2. 애플리케이션 : 직물공업, 모터스, 패킹 머신, 자동화 제어를 위한 생산 라인, 기타 등등.
3. 중요 매개변수 :
외부 dia : 50 밀리미터, 두께 27 밀리미터,
원축 : 원축 10 mm/12mm/14mm/15mm(Optional)
고해상도 : 최고 10000까지 피프라
공급 전압 : DC5V ; DC8-30V
콘센트형 : 광선 소켓 또는 광선 케이블
항목
|
기본 매개변수
|
브랜드
|
HENGXIANG
|
인코더 유형
|
증가 형태
|
외경
|
50 밀리미터
|
두께
|
27 밀리미터
|
원축 타입
|
스루 샤프트
|
원축 지름
|
10 밀리미터 ;12 밀리미터 ;14 밀리미터 ;15 밀리미터 (선택적)
|
결의안
|
1000; 1024; 1250; 2000; 2048; 2500; 4096; 5000; 10000
|
출력 단계
|
1=A+B ; 2=A+B ; 3=A+B+Z ; 4=A+A-+B+B- ; 6=A+A-+B+B-+Z+Z- ; 12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
|
공급 전압
|
DC5V ; DC8-30V
|
콘센트형
|
광선 케이블
|
출력 모드
|
F=Push-pull ; C=TTL(DC5V)
|
E=HTL(DC8-30V)
|
소비 전류
|
100mA 맥스 ; 120mA 맥스
|
최고 응답 주파수
|
100kHZ ; 500kHZ ; 600kHZ
|
국민 총수요
|
부호기에 연결되지 않습니다
|
시동 토크
|
9.8×10-3 N.m보다 적습니다
|
관성 모멘트
|
6.5×10-6 kg.m2보다 적습니다
|
환경 온도
|
작동하는 것 : - 40~+90C (반복할 수 있는 권취 케이블 : -10C) ; 저장 : -45~+95C
|
엔바이로멘탈 습도
|
작동과 저장 : 50~85%RH(noncondensing)
|
보호
|
IP67
|
샐
|
스테인레스 강
|
인증
|
CE
|
패키지
|
카톤 박스
|
정미중량
|
약 150g
|
