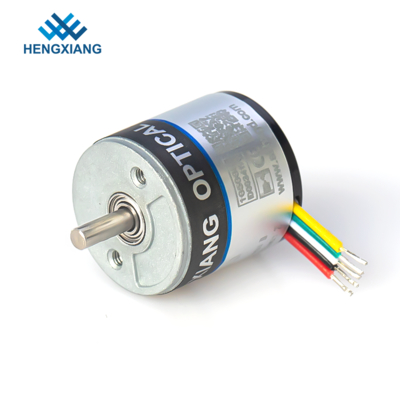

NPN Outer Diameter 18mm Mini Rotary Encoder Solid Shaft 2.5mm 60ppr 3.3Vdc

NPN 외경 18mm 미니 로터리 엔코더 솔리드 샤프트 2.5mm 60ppr 3.3Vdc

제품 소개 - 소형 회전하는 인코더
  • 강조하다

    미니 로터리 엔코더 직경 18mm

    ,

    NPN 미니 로터리 엔코더

    ,

    로터리 솔리드 샤프트 증분 엔코더

  • External dimensions
    Thickness: 18mm
  • Thickness 18mm
    Solid Shaft diameter: ⌀2.5mm
  • Resolution
    36;50;60;100;200;250;256;360;400;500;512；720；800；1000;1024；1440;1600
  • Output phase
    Phase A,B,Z
  • Outlet type
    Cable out from side
  • Output mode
    Collector open circuit output(NPN &PNP)
  • Environmental temperature
    Operating temperature: -20~+80° (Non icing)
  • 원래 장소
    중국, 상하입니다
  • 브랜드 이름
    HENGXIANG
  • 인증
    CE,ISO9001
  • 모델 번호
    S18 증분 인코더
  • 최소 주문 수량
    순서를 시작하는 1pcs 인코더
  • 가격
    negotiable
  • 포장 세부 사항
    각 1개 조각은 단 하나 판지 상자로 포장했습니다
  • 배달 시간
    샘플 주문의 경우 3-5영업일, 대량 주문의 경우 7-15영업일
  • 지불 조건
    D/A, D/P, T/T, 웨스턴 유니온, 신용 카드, 마스터 카드, 페이팔 등
  • 공급 능력
    연간 100K 조각

NPN 외경 18mm 미니 로터리 엔코더 솔리드 샤프트 2.5mm 60ppr 3.3Vdc

  • NPN Outer Diameter 18mm Mini Rotary Encoder Solid Shaft 2.5mm 60ppr 3.3Vdc
  • NPN Outer Diameter 18mm Mini Rotary Encoder Solid Shaft 2.5mm 60ppr 3.3Vdc
  • NPN Outer Diameter 18mm Mini Rotary Encoder Solid Shaft 2.5mm 60ppr 3.3Vdc
  • NPN Outer Diameter 18mm Mini Rotary Encoder Solid Shaft 2.5mm 60ppr 3.3Vdc
가격 받기 지금 연락

NPN 외경 18mm 미니 로터리 엔코더 솔리드 샤프트 2.5mm 60ppr 3.3Vdc



1, 작동 원리:

링을 통해 어두운 비문이있는 광전 코드 디스크의 중앙 샤프트에 의해 A, B, C, D, 각 사인파 차이로 결합 된 사인파 신호의 네 그룹을 얻기 위해 광전 전송 및 수신 장치가 있습니다. 90도의 위상차(360도의 원주파에 대해), C, D 신호 반전, A, B 두 위상에 중첩되어 신호의 안정성을 향상시킬 수 있습니다.다른 각 회전은 Z상 펄스를 출력하여 제로 위치 기준 위치를 나타냅니다.

A와 B의 위상차는 90도이므로 A상이 앞에 있는지 B상이 앞에 있는지를 비교하여 엔코더의 정회전과 역회전을 구분할 수 있으며, 엔코더의 제로 기준 위치는 제로 펄스에 의해 얻어진다.



1. 기능: 미니 증분 엔코더, 중공 축, 설치가 용이함



2. 응용 분야: 초소형 모터, 자동화 제어용 소형 기기.



3. 중요한 매개변수: 18mm 외부 직경, 두께 15.3mm, 중공/블라인드 샤프트 2.5mm, 해상도 최대 1600ppr, 공급 전압 DC5V;DC8-30V, 보호 등급 IP50, 케이블 길이 150mm


제품 설명
NPN 외경 18mm 미니 로터리 엔코더 솔리드 샤프트 2.5mm 60ppr 3.3Vdc 0
NPN 외경 18mm 미니 로터리 엔코더 솔리드 샤프트 2.5mm 60ppr 3.3Vdc 1
NPN 외경 18mm 미니 로터리 엔코더 솔리드 샤프트 2.5mm 60ppr 3.3Vdc 2
NPN 외경 18mm 미니 로터리 엔코더 솔리드 샤프트 2.5mm 60ppr 3.3Vdc 3



S18 시리즈 엔코더의 상세 파라미터
상표
헝샹
외부 치수
외부 직경: 18mm
두께: 18mm
단단한 갱구 직경: ⌀2.5mm
해결
36;50;60;100;200;250;256;360;400;500;512;720;800;1000;1024;1440;1600
출력 위상
A,B,Z상
전원 전압
DC5V ;DC8-30V
콘센트 유형
측면에서 케이블 아웃
뒤에서 나오는 케이블
출력 모드
콜렉터 개방 회로 출력(NPN 및 PNP)
환경 온도
작동 온도: -20~+80°(비결빙)
보관 온도: -25~+85° (비결빙)
환경 인류애
작동 및 보관: 35~85%RH(결로 없을 것)
최고 응답 주파수
최대 100kHz
최고 수익
5000rpm
보호등급
IP50
소비전류
최대 50mA
상승/하강 시간
최대 100nsec
샤프트 하중
방사형: 2N;축방향:2N
진동(인내)
진폭 0.75mm, 10-50Hz, X/Y/Z 방향 개별적으로 1시간
충격(참다)
49/m/s2, X,Y,Z 각 방향 개별 3회
샤프트 재질
304 스테인레스 스틸
케이블 길이
150mm
껍데기
알루미늄 합금
패키지
판지 상자
순중량
약 20g(패키지 포함)
인증
CE
회사 소개
ShanghaiHengxiangOptical Electronics Co., Ltd는 2001년에 설립된 중국의 국제 도시인 상하이에 위치한 전문 제조 하이테크 기업으로 연구 및 제조, 광학, 기계 및 전자 디자인을 통합하는 엔티티를 제공합니다.이제 엔코더 제조의 기본 파이프라인을 완료했습니다.수년에 걸친 개발 끝에 로터리 엔코더는 현재 10개 시리즈와 100개 이상의 종류를 보유하고 있으며 둘 다 전 세계에서 널리 판매되고 있습니다.우리의 로터리 엔코더는 사무 기기, 수자원 관리 장비, 전기 장비, 섬유 기계, 목공 기계, 사출 기계, 가황 장비, 의료 기기, CNC 기계, 야금 기계, 인쇄 기계, 시험기, 엘리베이터와 같은 자동화 분야에 널리 사용됩니다. 서보 모터, 포장기 등 고객으로부터 신뢰와 높은 평판을 얻었습니다.
NPN 외경 18mm 미니 로터리 엔코더 솔리드 샤프트 2.5mm 60ppr 3.3Vdc 4
NPN 외경 18mm 미니 로터리 엔코더 솔리드 샤프트 2.5mm 60ppr 3.3Vdc 5
NPN 외경 18mm 미니 로터리 엔코더 솔리드 샤프트 2.5mm 60ppr 3.3Vdc 6



"HengXiang" 브랜드 엔코더는 ISO9001:2000 품질 관리 시스템 인증서 및 CE 인증을 보유하고 있습니다.
발명특허 5건, 실용신안특허 5건, 상하이 신기술 성과전환 프로젝트도 통과했다.
우리의 목표: 고객의 요구 사항 충족, 사회적 가치 창출, 고객에게 세심하게 서비스 제공 및 상생 달성.진심으로 환영합니다
모든 고객이 우리 회사를 방문하여 "HengXiang" 브랜드 제품을 검토하고 맞춤화합니다.
NPN 외경 18mm 미니 로터리 엔코더 솔리드 샤프트 2.5mm 60ppr 3.3Vdc 7
포장 및 배송
각각의 엔코더는 보호 기포가 있는 하나의 안전한 상자에 포장되어 있습니다.
그런 다음 모든 엔코더를 더 큰 상자에 넣어 배송을 준비합니다.
NPN 외경 18mm 미니 로터리 엔코더 솔리드 샤프트 2.5mm 60ppr 3.3Vdc 8
NPN 외경 18mm 미니 로터리 엔코더 솔리드 샤프트 2.5mm 60ppr 3.3Vdc 9
NPN 외경 18mm 미니 로터리 엔코더 솔리드 샤프트 2.5mm 60ppr 3.3Vdc 10
NPN 외경 18mm 미니 로터리 엔코더 솔리드 샤프트 2.5mm 60ppr 3.3Vdc 11
자주하는 질문
Q: 당신의 MOQ는 무엇입니까?
: 1pcs
Q: 인코더를 주문하는 방법은 무엇입니까?
A: 저희에게 연락하거나 이메일을 보내주시면 최대한 빨리 회신해 드리겠습니다.
Q: 당신은 공장이나 무역 회사입니까?
A: 우리는 우리의 상표를 가진 100% 공장입니다.
Q: 당신의 브랜드는 무엇입니까?
A: 헝샹
Q: 제품을 우리나라로 배송할 수 있습니까?
A: 예, 목적지와 우편번호를 알려주십시오. 운임 비용을 즉시 확인하겠습니다.
Q: 최신 가격을 얻는 방법?
A: 당사에 연락하여 엔코더 모델 선택을 알려주십시오.
Q: 올바른 엔코더 모델을 선택하는 방법은 무엇입니까?
A: 올바른 엔코더 모델은 다양한 응용 프로그램 및 매개변수를 기반으로 합니다. 질문이 있는 경우 기술 지원을 위해 당사에 문의할 수 있습니다.
Q: 기술 지원을 제공합니까?
A: 그렇습니다, 우리는 당신의 모든 의심을 해결할 수 있는 직업적인 기술공이 있습니다.
Q: 공장에서 샘플을 제공할 수 있습니까?
A: 예, 샘플을 제공할 수 있습니다.
Q: 샘플 비용은 어떻게 지불합니까?
A: 현재 저희 공장은 T/T, 신용 카드, Paypal, Western Union 또는 현금을 받습니다.
Q: 제품에 대한 비디오가 있습니까?
A: 네, 저희 YOUTUBE 페이지에서 인코더 동영상을 보실 수 있습니다.
Q: 인코더 제품 보증 정책은 무엇입니까?
A: 1년 품질 보증 및 평생 기술 지원.
