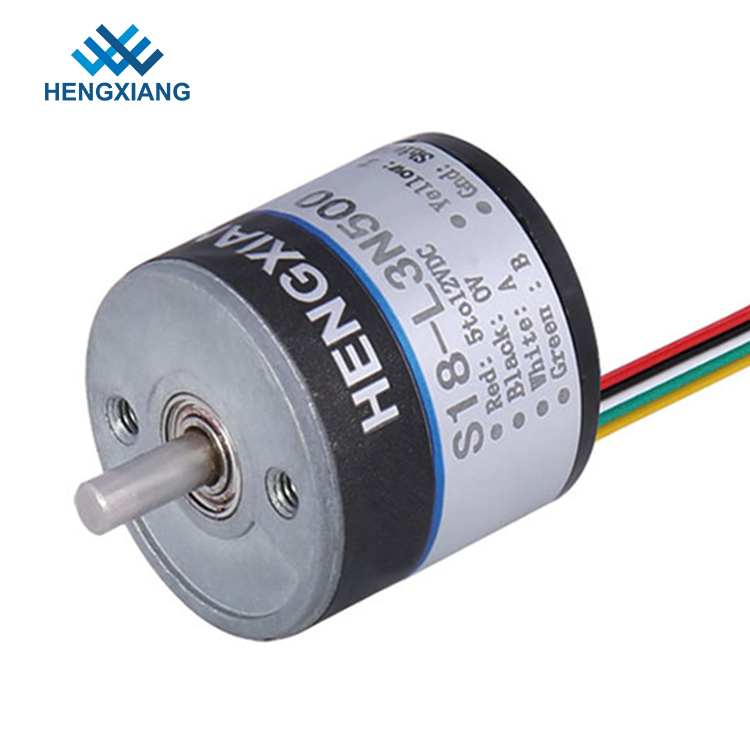

1600 Resolution S18 Miniature Rotary Encoder AB Phase NPN Output For Subminiature Motor

Subminiature 모터를 위해 출력되는 1600년 해결책 S18 소형 회전하는 인코더 AB 단계 NPN

  • 하이 라이트

    소형 광학적인 인코더

    ,

    간단한 회전하는 인코더

  • 외부 직경
    18mm
  • 두께
    18mm
  • 단단한 갱구 직경
    2.5mm
  • 산출 단계
    A, B, Z를 실행하십시오
  • 공급 전압
    DC5V; DC8-30V
  • 샤프트 소재
    304 스테인레스 스틸
  • 산출 형태
    출력되는 수집가 개방 회로 (NPN &PNP)
  • 순중량
    20g에 관하여 (포장에)
  • 원래 장소
    상해, 중국
  • 브랜드 이름
    HENGXIANG
  • 인증
    CE,ISO9001
  • 모델 번호
    S18 소형 회전하는 인코더
  • 최소 주문 수량
    순서를 시작하는 1pcs 인코더
  • 가격
    negotiable
  • 포장 세부 사항
    각 1개 조각은 단 하나 판지 상자로 포장되었습니다
  • 배달 시간
    표본 순서를 위한 3-5 작업 일, 대량 순서를 위한 7-15 작업 일
  • 지불 조건
    D/A, D/P, T/T, 서부 동맹, 신용 카드, 마스타카드, Paypal, 등
  • 공급 능력
    년 당 100K 조각

Subminiature 모터를 위해 출력되는 1600년 해결책 S18 소형 회전하는 인코더 AB 단계 NPN

S18 소형 회전하는 인코더 AB 단계 NPN는 subminiature 모터를 위한 1600년 해결책 소형 크기 갱구를 2.5mm 출력했습니다



S18 소형 인코더의 제품 기초 정보

인코더 몸의 간격 18mm

D 모양과 더불어 단단한 갱구 직경 2.5mm,

갱구 길이 7mm

임명 직경 size12mm

전력 공급 전압 5V 또는 8-30V

회로 출력 신호: NPN&PNP

기본 느끼기: 광전자

회전 당 맥박: 250ppr-1600ppr

최대 모터 속도 5000rpm

보호 수평 급료 IP50

리본 케이블 출구



상세 사양

상표 HENGXIANG
외부 차원 외부 직경: 18mm
간격: 18mm
단단한 갱구 직경: ⌀2.5mm
해결책 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000년; 1024년; 1440년; 1600년
산출 단계 A, B, Z를 실행하십시오
공급 전압 DC5V; DC8-30V
출구 유형 측에서 케이블 밖으로
뒤에서 케이블 밖으로
산출 형태 출력되는 수집가 개방 회로 (NPN &PNP)
환경 온도 작용 온도: -20~+80° (비 얼리기)
  저장 온도: -25~+85° (비 얼리기)
환경 인류 운영과 저장: (불응식) 35~85%RH
최고 응답 빈도 최대 100kHz
최고 목사 5000rpm
보호 급료 IP50
소비 현재 최대 50mA
상승 낙하시간 최대 100nsec
갱구 짐 Radiel: 2N; 축: 2N
진동 (영속하십시오) 진폭 0.75mm, 10-50Hz, 개인의 X/Y/Z 방향을 위한 1 시간
충격 (영속하십시오) 49/m/s2, X를 위한 3 시간, Y의 Z 방향 개인적으로
갱구 물자 304 스테인리스
150mm



Subminiature 모터를 위해 출력되는 1600년 해결책 S18 소형 회전하는 인코더 AB 단계 NPN 0



인코더의 원리

기계적인 정도는 정도에 있는 갱구의 실제적인 교체입니다. 전기 정도는 전기 신호를 위해 사용됩니다. 1개의 교체 전압/현재 주기 완료를 위한 필수 시간은 360의 전기도 (el°)로 정의됩니다. 증대 인코더를 위해, 1개 주기는 1 완전한 맥박과 동등합니다. 주어진 PPR로 전기 정도는 어떤 증대 인코더든지를 위한 기계적인 정도로 개조될 수 있습니다.



각 90 el°는 증대 인코더 조사로 해석될 수 있는” 출력된 ““A B”에 상승하거나 떨어지는 가장자리를 출력합니다. 인코더가 1000 PPR를 출력하는 경우에, 카운터는 4000 조사 (4개 조사 각 맥박)를 해석할 수 있습니다.



포장

각 단 하나 인코더는 보호 거품을 가진 단 하나 안전한 판지로 포장됩니다.

다음 모든 인코더는 더 큰 판지로 선적을 준비하기 위하여 끼워넣을 것입니다.



우리 공장에 관하여

  • “HENGXIANG” 인코더의 상표를 소유하기 위하여
  • ISO9001가 있습니다: 2000년 품질 관리 체계 증명서와 세륨 증명서
  • 발명품은 5개의 특허를 얻고 실용 모형은 5개의 특허를 얻습니다
  • 통과된 상해 새로운 하이테크 성과 전이 프로젝트.
  • 우리의 표적: 회의 클라이언트의 필요조건, 사회적인 가치, 봉사 클라이언트 그리고 윈윈 달성 세심하게 창조.
  • 상해 시에서 위치를 알아내는
  • 20-30명의 경험있는 노동자



주문하기 전에 인코더 우리 공장에 관한 질문

Q: 당신 공장은 어디에 있습니까?

A: 우리 공장은 상해 시에 있습니다.

Q: 나는 당신 공장에 방문해서 좋습니까?

A: 그렇습니다, 우리 공장을 언제든지 방문하기 위하여 우리가 환영하는 당신 만약에 편리하면.

Q: 얼마나 당신의 배달 시간은 입니까?

A: 표본을 위한 보통 3 작업 일, 대량 생산을 위한 7-15 일,

생산 날짜는 순서 양에 따라 입니다.

Q: 당신의 인코더 제품의 고해상은 무엇입니까?

A: 고해상은 80000ppr의 당신 정보 더를 위해 저희를 이메일을 보낼 수 있습니다입니다.

Q: 당신의 인코더는 주문을 받아서 만들어질 수 있습니까?

A: 그렇습니다, 우리의 인코더는 당신의 필요조건에 따라 주문을 받아서 만들어질 수 있습니다,

Q: 당신은 선적의 앞에 당신의 인코더 제품을 시험합니까?

A: 그렇습니다, 우리는 100% 당신의 장치에 그것을 일 잘 확인하기 위하여 발송하기 전에 각 조각을 시험하고 시험합니다.
