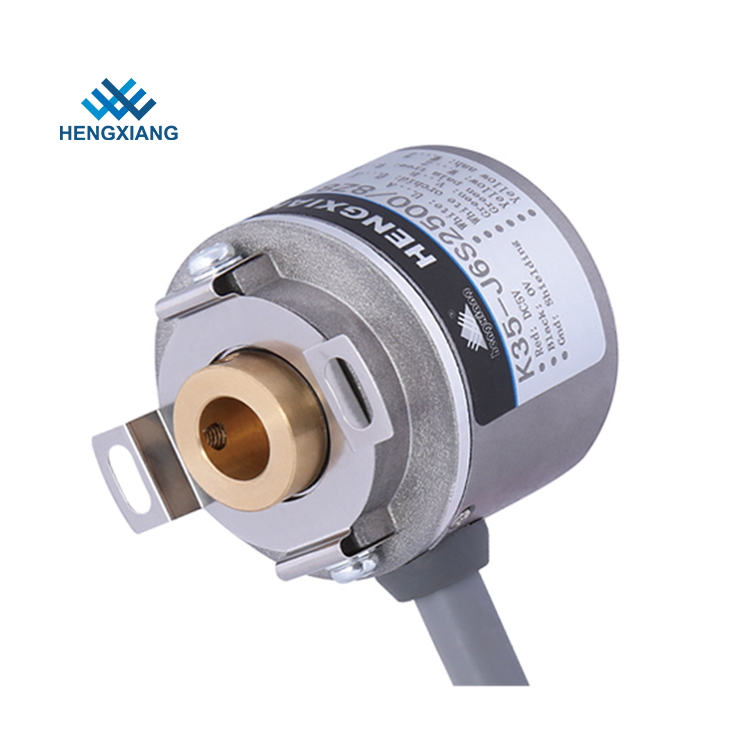

5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50

5000ppr 8 밀리미터 원축 고수준 트랜지스터 논리 TTL 광학 증분 회전 인코더 추진은 IP50을 당깁니다

  • 하이 라이트

    푸시 풀 IP50 광학 로터리 엔코더

    ,

    5000ppr 광학 증분 로터리 엔코더

    ,

    광학 중공 축 증분 엔코더

  • 외경
    35mm
  • 설비 면적
    29 mm/40mm
  • 사프트형
    / 막힌 구멍 6 mm/8mm/10mm을 통하여
  • 해결
    50-5000 피프라 ; 1000-5000/4/6/8
  • 출력 단계
    A/AB/ABZ/±AB/±ABZ/±ABZUVW
  • 콘센트형
    광선 케이블
  • 오풋은 타이핑합니다
    OC(NPN/PNP)Voltage/Push-pull/TTL/HTL
  • 보호 등급
    IP50
  • 전원 전압
    DC5V ; DC8-30V
  • 신청
    서보 모터 / 직물공업 / 패킹 머신 / 등.,
  • 원래 장소
    상하이, 중국
  • 브랜드 이름
    HENGXIANG
  • 인증
    CE,ISO9001
  • 모델 번호
    대략 K35 부호기 부품번호
  • 최소 주문 수량
    1 PC 부호기가 명령을 시작합니다
  • 가격
    negotiable
  • 포장 세부 사항
    각각 1 조각은 한 개의 카톤 박스로 압축되었습니다
  • 배달 시간
    3-5 샘플 순서, 대량 주문을 위한 7-15 일을 위해 일로 일합니다
  • 지불 조건
    인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 신용 카드, 마스터 카드, 페이팔, 등
  • 공급 능력
    매년마다 100K 부분

5000ppr 8 밀리미터 원축 고수준 트랜지스터 논리 TTL 광학 증분 회전 인코더 추진은 IP50을 당깁니다

5000ppr 8mm 중공 축 HTL TTL 광학 증분 로터리 엔코더 푸시 풀 IP50



1. 특징: 증분 엔코더, 중공축 로터리인코더,



2. 신청: 서보 기구 모터,섬유 산업 및 기타 산업 자동화.



3. 중요한 매개변수:관통/막힌 구멍,IP50,UVW 신호



신청:

증분 인코더는 주로 CNC 공작 기계 및 기계 부속품, 로봇, 자동 조립 기계, 자동 생산 라인, 엘리베이터, 섬유 기계, 재봉 기계, 포장 기계(고정 길이), 인쇄 기계(동기화), 목공 기계, 플라스틱 기계( 고정 번호), 고무 및 플라스틱 기계, 매핑 장비, 고니오미터, 힐러 레이더 등





제품 매개변수
항목
기본 매개변수
상표
헝샹
인코더 유형
증분 인코더
외경
35mm
두께
35mm
설치 치수
40mm(스프링 플레이트 35T40);29mm(35T29)
중공축형
막힌 구멍
중공축 직경
6mm,8mm,10mm
해결
30;36;50;60;100;200;250;256;300;360;400;450;500;512;600;1000;1024;1200;2000;
2048;2500;4096;5000
1000/4;1000/6;1000/8;1024/4;1024/6;1024/8;2000/4;2000/6;2000/8;
2048/4, 2048/6, 2048/8, 2500/4, 2500/6,
2500/8;4096/4;4096/6;4096/8;5000/4;5000/6;5000/8
출력 위상
위상 A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
전원 전압
DC5V 및 DC8--30V
콘센트 유형
측면에서 케이블 아웃
출력 모드
NPN/PNP(오픈 컬렉터 출력)
전압 출력
푸시풀 출력
라인 드라이브(26LS31) TTL
라인드라이브(DC8-30V) HTL
TTL(DC5V) 상 ABZ는 역상 UVW입니다.
보호 등급
IP50
케이블 길이
500mm
소비 전류
최대 100mA
최고 응답 빈도
300KHZ
허용 리플
≤3%rms
부하 전압
≤DC30V
절연 강도
AC500V 60초
절연 저항
10MΩ
GND
인코더에 연결하지 않음
마크 대 공간 비율
45% ~ 55%
시동 토크
5.9x 10-3 Nm 미만
관성 모멘트
1x 10-6kg.m2 미만
축하중
방사형 30N;축방향 20N
최고 수익
5000RPM
베어링 수명
정격 부하에서 1.5x109 회전수(2500RPM에서 100000시간)
환경 온도
작동 시: -20 ~+80°, 보관 시: -25 ~+90°
환경 습도
작동 및 보관: 35-85%RH(비응결)
진동(인내)
진폭 0.75mm, 5-55Hz, 3축 개별적으로 2시간
양말(견디다)
490m/s2 ,11ms X,Y,Z 각 방향 3회 개별
쉘 재질
다이아 캐스트 알루미늄
인증
CE
패키지
판지 상자
순중량
약 100g(패키지 포함)



제품 설명
5000ppr 8 밀리미터 원축 고수준 트랜지스터 논리 TTL 광학 증분 회전 인코더 추진은 IP50을 당깁니다 0



모델 선택 가이드
5000ppr 8 밀리미터 원축 고수준 트랜지스터 논리 TTL 광학 증분 회전 인코더 추진은 IP50을 당깁니다 1

S관련 K35 엔코더 부품 번호

K35-J12C1000/4

K35-J3V1024

K35-J2F2048

K35-J6C2500

K35-J12C2500/8

K35-J12E2500/6

K35-J4E1200

K35-J3V720

K35-J12C1024/8 DC5V

K35-J3NH1000



제조 치수
5000ppr 8 밀리미터 원축 고수준 트랜지스터 논리 TTL 광학 증분 회전 인코더 추진은 IP50을 당깁니다 2
5000ppr 8 밀리미터 원축 고수준 트랜지스터 논리 TTL 광학 증분 회전 인코더 추진은 IP50을 당깁니다 3

제품 사용
5000ppr 8 밀리미터 원축 고수준 트랜지스터 논리 TTL 광학 증분 회전 인코더 추진은 IP50을 당깁니다 4
공장 소개
ShanghaiHengxiangOptical Electronics Co., Ltd는 2001년에 설립된 중국의 국제 도시인 상하이에 위치한 전문 제조 하이테크 기업으로 연구 및 제조, 광학, 기계 및 전자 디자인을 통합하는 엔티티를 제공합니다.이제 엔코더 제조의 기본 파이프라인을 완료했습니다.수년에 걸친 개발 끝에 로터리 엔코더는 현재 10개 시리즈와 100개 이상의 종류를 보유하고 있으며 둘 다 전 세계에서 널리 판매되고 있습니다.우리의 로터리 엔코더는 사무 기기, 수자원 관리 장비, 전기 장비, 섬유 기계, 목공 기계, 사출 기계, 가황 장비, 의료 기기, CNC 기계, 야금 기계, 인쇄 기계, 시험기, 엘리베이터와 같은 자동화 분야에 널리 사용됩니다. 서보 모터, 포장기 등 고객으로부터 신뢰와 높은 평판을 얻었습니다."HengXiang" 브랜드 인코더는 ISO9001:2000 품질 관리 시스템 인증서 및 CE 인증을 보유하고 있으며 자체 발명 특허 5개 및 실용 신안 특허 5개를 보유하고 있으며 상하이 신기술 및 첨단 기술 혁신 프로젝트를 통과했습니다.우리의 목표: 고객의 요구 사항 충족, 사회적 가치 창출, 고객에게 세심하게 서비스 제공 및 상생 달성."HengXiang" 브랜드 제품을 검토하고 맞춤화하기 위해 당사를 방문하는 모든 고객을 진심으로 환영합니다.
5000ppr 8 밀리미터 원축 고수준 트랜지스터 논리 TTL 광학 증분 회전 인코더 추진은 IP50을 당깁니다 5
5000ppr 8 밀리미터 원축 고수준 트랜지스터 논리 TTL 광학 증분 회전 인코더 추진은 IP50을 당깁니다 6
5000ppr 8 밀리미터 원축 고수준 트랜지스터 논리 TTL 광학 증분 회전 인코더 추진은 IP50을 당깁니다 7
자주하는 질문
Q: 당신의 MOQ는 무엇입니까?
: 1pcs
Q: 인코더를 주문하는 방법은 무엇입니까?
A: 저희에게 연락하거나 이메일을 보내주시면 최대한 빨리 회신해 드리겠습니다.
Q: 당신은 공장이나 무역 회사입니까?
A: 우리는 우리의 상표를 가진 100% 공장입니다.
Q: 당신의 브랜드는 무엇입니까?
A: 헝샹
Q: 제품을 우리나라로 배송할 수 있습니까?
A: 예, 목적지와 우편번호를 알려주십시오. 운임 비용을 즉시 확인하겠습니다.
Q: 최신 가격을 얻는 방법?
A: 당사에 연락하여 엔코더 모델 선택을 알려주십시오.
Q: 올바른 엔코더 모델을 선택하는 방법은 무엇입니까?
A: 올바른 엔코더 모델은 다양한 애플리케이션 및 매개변수를 기반으로 합니다. 질문이 있는 경우 기술 지원을 위해 당사에 문의할 수 있습니다.
Q: 기술 지원을 제공합니까?
A: 그렇습니다, 우리는 당신의 모든 의심을 해결할 수 있는 직업적인 기술공이 있습니다.
Q: 공장에서 샘플을 제공할 수 있습니까?
A: 예, 샘플을 제공할 수 있습니다.
Q: 샘플 비용은 어떻게 지불합니까?
A: 현재 저희 공장은 T/T, 신용 카드, Paypal, Western Union 또는 현금을 받습니다.
Q: 제품에 대한 비디오가 있습니까?
A: 네, 저희 YOUTUBE 페이지에서 인코더 동영상을 보실 수 있습니다.
Q: 인코더 제품 보증 정책은 무엇입니까?
A: 1년 품질 보증 및 평생 기술 지원.
Q: 엔코더 카탈로그 또는 데이터시트는 어디에서 다운로드할 수 있습니까?
A: 공식 웹사이트를 방문하거나 최신 파일을 직접 이메일로 보내실 수 있습니다.
Q: 엔코더를 주문하기 전에 요청되는 매개변수는 무엇입니까?
A: 주문을 시작하기 전에 몇 가지 기본 매개변수를 얻어야 합니다.설치 치수, 해상도, 회로 신호, 전원 전압 등
