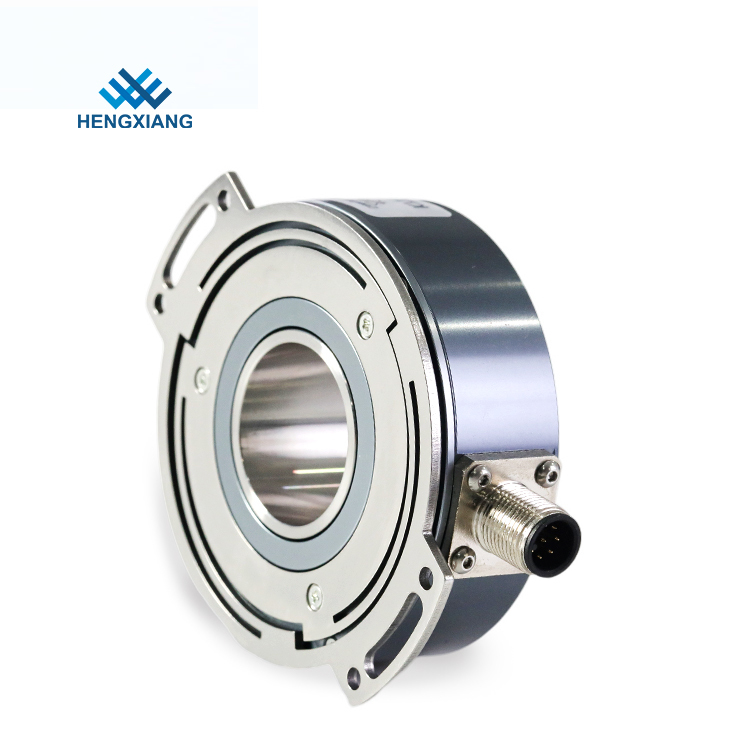

2500p/R IP65 Photoelectric Rotary Incremental Machine Encoder Through Hole

홀을 통한 2500p/R IP65 광전자 회전식 점진적 기계 부호기

  • 하이 라이트

    광전자 회전식 증분형 엔코더

    ,

    IP65 점진적 기계 부호기

    ,

    홀 회전식 증분형 엔코더를 통한 2500p/R

  • 펄스
    500-10000ppr (맥스 65536ppr)
  • 외경
    77 밀리미터
  • 연결
    라다일 소켓 (M12 8 핀 수 소켓)
  • 인코더 유형
    원축 증분형 엔코더
  • 샤프트 직경
    25 밀리미터 ; 30 밀리미터 (샤프트가 맞춤화될 수 있고 30 밀리미터를 최대한으로 씁니다)
  • 단계
    ABZ/ ±ABZ
  • 출력형
    OC(NPN) ; 푸시 풀 ; 고수준 트랜지스터 논리 ; TTL
  • 설치 크기
    85 밀리미터 (스프링 플레이트 크기가 맞춤화될 수 있습니다)
  • 원래 장소
    상하이, 중국
  • 브랜드 이름
    HENGXIANG
  • 인증
    CE,ISO9001
  • 모델 번호
    K77
  • 최소 주문 수량
    1 PC 부호기가 명령을 시작합니다
  • 가격
    negotiable
  • 포장 세부 사항
    각각 1 조각은 한 개의 카톤 박스로 압축되었습니다
  • 배달 시간
    3-5 샘플 순서, 대량 주문을 위한 7-15 일을 위해 일로 일합니다
  • 지불 조건
    인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 신용 카드, 마스터 카드, 페이팔, 등
  • 공급 능력
    매년마다 100K 부분

홀을 통한 2500p/R IP65 광전자 회전식 점진적 기계 부호기

홀 2500p/R Ip65 광전자 회전식 점진적 기계 부호기를 통하여



1. 특징 K77 특화올로 샤프트 증분형 엔코더, 결의안 / 설치 / 샤프트는 맞춤화될 수 있습니다. 더 많은 정보를 원하면 매출과 협의하세요.



2. 애플리케이션 : 모터, CNC와 다른 산업 자동화 분야.



3. 중요 매개변수 : 결의안 최고 65536ppr까지, 높은 보호 그레이드 IP65



기초적 매개변수
항목
기본 매개변수
인코더 유형
증분형 엔코더
브랜드
HENGXIANG
외경
77 밀리미터
두께
31 밀리미터
설비 면적
R85mm (스프링 플레이트 77B85)
원축 타입
관통 홀
원축 지름
25 mm,30mm
결의안
500; 512; 1000; 1024; 2000; 2048; 2500;
4000; 4096; 5000; 8000; 8192; 10000ppr
출력 단계
단계 A+,B+,Z+,A-,B-,Z-
공급 전압
DC5V ; DC8-30V
콘센트형
광선 소켓 (M12, 8 핀 수 연결기) ; 광선 케이블
출력 모드
NPN (개방 컬렉터 출력)
푸시풀 출력
라인은 (26LS31, DC5V) TTL을 운전합니다
라인은 (26C31, DC5V) TTL을 운전합니다
라인은 (DC8-30V) 고수준 트랜지스터 논리를 운전합니다
소비 전류
100mA 맥스
최고 응답 주파수
100KHZ
무방한 잔물결
≤3%rms
부하 전압
≤DC30V
국민 총수요
부호기에 연결되지 마세요
마크대 공간비
45% 내지 55%
시동 토크
80x 10-3 이하 N.m
관성 순간
100x 이하 10-6kg.m2
샤프트 부하
광선의 70N ; 굴대 50N
최고 목사
3000RPM ; IP65
베어링 생명
1.5x109는 정격 부하 (2500RPM에 있는 100000hrs)에 활성화합니다
환경 온도
작동하는 것 :-20 ~+85' ;저장 :-25 ~+90'
엔바이로멘탈 습도
작동과 저장 : 35-85%RH(noncondensing)
진동은 (지속합니다)
크기 3 주축을 위한 1.52 mm,5-55Hz,2 시간 개별적으로
성공은 (지속합니다)
1960m/s2, 셋이 개별적으로 X,Y,Z 방향을 위해 맞추는 11명의 부인
샤프트 재료
스테인레스 강
쉘 소재
Dia는 알루미늄을 던졌습니다
케이블 길이
1000 밀리미터
보호 그레이드
IP65
케이블 길이
1M (케이블 길이는 적절하게 추가될 수 있습니다

요구하지만 그것은 개별적으로 지불을 필요로 합니다)
인증
CE
패키지
카톤 박스
정미중량
(패키지로) 약 500g
제품 기술

매개 변수 인증 :

홀을 통한 2500p/R IP65 광전자 회전식 점진적 기계 부호기 0



기본적인 부피 :
홀을 통한 2500p/R IP65 광전자 회전식 점진적 기계 부호기 1
홀을 통한 2500p/R IP65 광전자 회전식 점진적 기계 부호기 2
제품 포장
홀을 통한 2500p/R IP65 광전자 회전식 점진적 기계 부호기 3
홀을 통한 2500p/R IP65 광전자 회전식 점진적 기계 부호기 4
홀을 통한 2500p/R IP65 광전자 회전식 점진적 기계 부호기 5
홀을 통한 2500p/R IP65 광전자 회전식 점진적 기계 부호기 6
제품 사용
홀을 통한 2500p/R IP65 광전자 회전식 점진적 기계 부호기 7
