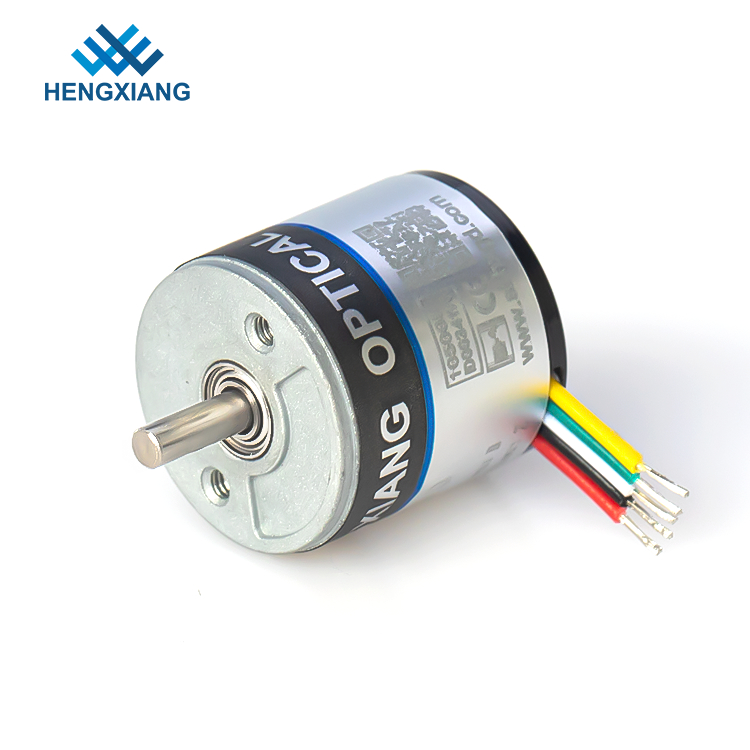

S18 Miniature Rotary Encoder 1600 Resolution For Subminiature Motor

서브미니어처 모터를 위한 S18 소형 회전 인코더 1600 결의안

  • 하이 라이트

    S18 소형 회전 인코더

    ,

    소형 회전 인코더 1600 결의안

    ,

    서브미니어처 모터 회전 인코더

  • 상품 이름
    S18 소형 회전 인코더 AB은 서브미니어처 모터를 위한 NPN 출력 1600 결의안을 단계적으로 시행합니다
  • 부호기 신체의 두께
    18mm
  • 중실축 지름
    D 형태로, 2.5 밀리미터
  • 축길이
    7mm
  • 설치 직경 크기
    12 밀리미터
  • 전력 공급 전압
    5V 또는 8-30V
  • 원래 장소
    상하이, 중국
  • 브랜드 이름
    HENGXIANG
  • 인증
    CE,ISO9001
  • 모델 번호
    S18
  • 최소 주문 수량
    1 PC
  • 가격
    Consult us
  • 포장 세부 사항
    각각 1 조각은 한 개의 카톤 박스로 압축되었습니다
  • 배달 시간
    3-5 샘플 순서, 대량 주문을 위한 7-15 근무일을 위해 일로 일합니다
  • 지불 조건
    L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
  • 공급 능력
    매년마다 100K 부분

서브미니어처 모터를 위한 S18 소형 회전 인코더 1600 결의안

S18 소형 회전 인코더 AB은 서브미니어처 모터를 위한 NPN 출력 1600 결의안을 단계적으로 시행합니다



제품 설명






S18 작은 부호기의 제품 기준 정보

부호기의 두께는 18 밀리미터를 구체화합니다

D 형태로, 중실축 지름 2.5 밀리미터

축길이 7 밀리미터

설치 지름 size12mm

전원 전압 5V 또는 8-30V

회로 출력 신호 : NPN&PNP

기초를 느끼는 것 : 광전자읫니다

전환마다 맥박이 뛰세요 : 250ppr-1600ppr

맥스 모터 속도 5000rpm

보호 수준 등급 IP50

리본 케이블 수단



상술



상품 이름

S18 소형 회전 인코더 AB은 서브미니어처 모터를 위한 NPN 출력 1600 결의안을 단계적으로 시행합니다

브랜드

HENGXIANG

인코더 유형 증분형 엔코더

외형 칫수

외경 : 18 밀리미터

두께 : 18 밀리미터

중실축 지름 : 2.5 밀리미터

결의안

36;50;60;100;200;250;256;360;400;500;512;720;800;1000;1024;1440;1600

출력 단계

단계 A,B,Z

공급 전압

DC5V와 DC8--30V

콘센트형

밖에 옆으로부터 케이블

밖에 뒤로에서의 케이블

출력 모드

수집기 개방 회로 출력 (NPN &PNP)

환경 온도

작동 온도 : - 20~+80' (비 당의)

저장 온도 : - 25~+85' (비 당의)

환경적 인류

작동과 저장 : 35~85%RH (불응축)

상부 응답 주파수

100kHz 맥스

최고 목사

5000rpm

보호 그레이드

IP50

소비 전류

50mA 맥스

Rise/ 강하 시간

100 nsec 맥스

샤프트 부하

라디엘 : 2N ; 굴대입니다 :2N

진동은 (지속합니다)

크기 0.75 mm,10-50Hz,1 X/Y/Z 방향을 위한 시간 개별적으로

충격은 (지속합니다)

49/m/s2,three는 개별적으로 X,Y,Z 방향을 위해 시간을 맞춥니다

샤프트 재료

304 스테인레스 강

케이블 길이

150 밀리미터

인증 CE



서브미니어처 모터를 위한 S18 소형 회전 인코더 1600 결의안 0





부호기의 원리



기계적인 정도는 급에 샤프트의 실제 회전입니다. 전기 각도는 전기 신호를 위해 사용됩니다. 한 교류 전압 / 현재 사이클을 완료하기 위한 요구 시간은 360 전기 각도 (엘')로 규정됩니다. 증분형 엔코더를 위해, 한 주기는 완전한 펄스와 동일합니다. 주어진 PPR로 전기 각도는 어떠한 증분형 엔코더를 위해 기계적인 정도로 변환될 수 있습니다.



매 90 엘마다' 증분형 엔코더는 계속 상승 또는 하강 모서리를 출력합니다 그 한 또는 총수로 해석될 수 있는 비 출력. 만약 부호기가 1000 PPR를 출력하면, 반대가 4000 총수 (각각 펄스 4 총수)을 해석할 수 있습니다.



패키지

각각 단일 인코더는 보호용 버블로 한 개의 안전한 통으로 압축됩니다.

그리고 나서 모든 부호기는 출하로 준비하기 위해 더 큰 통에 유입될 것입니다.



우리의 공장에 대하여

  • HENGXIANG 부호기의 자체 브랜드
  • ISO9001을 가지고 있습니다 :2000 품질 관리 시스템 인증서와 CE 인증
  • 발명 특허 5와 유틸리티 모델 특허 5
  • 통과되고 새롭고 첨단 과학 기술 성공 변환 프로젝트를 상하입니다.
  • 우리의 목표 : 주의 깊게 고객들과 달성 윈-윈을 서빙하는 모임 고객의 요구조건, 생성하는 사회적 가치.
  • 상하이 시에 위치합니다
  • 숙련 노동자들 20-30명



명령하기 전에 부호기 또는 우리의 공장에 대하여 질문하세요

큐 : 당신의 공장이 어디에 있습니까?

한 : 우리의 공장은 상하이 시에 위치합니다.

큐 : 나는 당신의 공장을 방문할 수 있습니까?

한 : 예, 당신 우리는 편리하면 언제든지 공장을 방문하기 위해 환영합니다.

큐 : 오랫동안 당신의 배달 시간은 어떻습니까?

한 : 샘플을 위한 보통 3 근무일, 대량 생산을 위한 7-15 일,

제조 일은 발주량에 따른 중입니다.

큐 : 당신의 부호기 제품의 최고 해상도가 무엇입니까?

한 : 최고 해상도는 80000ppr입니다, 당신이 더 많은 정보를 원하면 우리를 전자 우편으로 보낼 수 있습니다.

큐 : 당신의 부호기는 맞춤화될 수 있습니까?

한 : 예, 우리의 부호기는 당신의 요구조건에 따라 맞춤화될 수 있습니다,

큐 : 당신은 선적 전에 부호기 제품을 테스트합니까?

한 : 예, 우리 100%명은 그것이 당신의 장치에 잘 작동한다는 것을 확인하기 위해 운반하기 전에 모든 작업을 시험하고 검토합니다.
