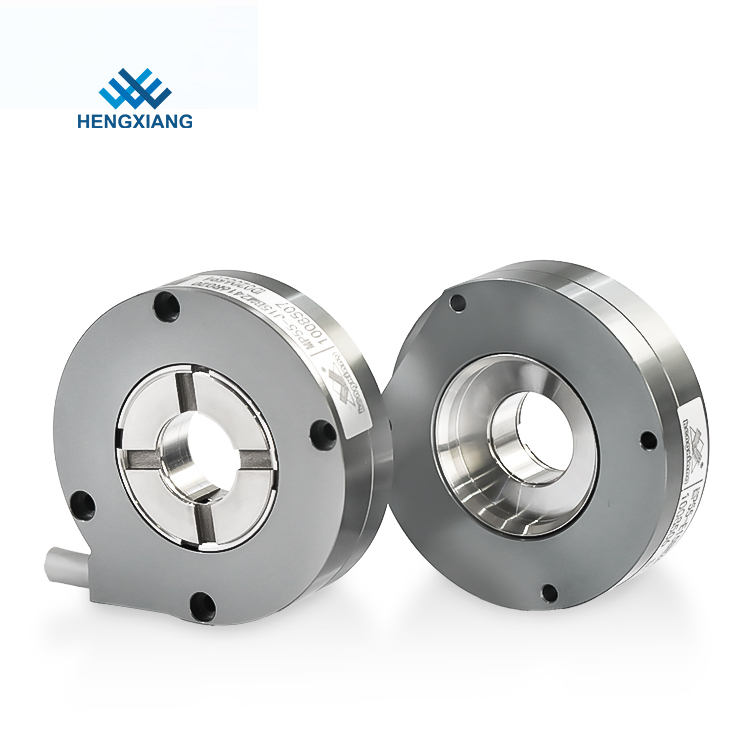

☆ MP55의 매개 변수
| 항목 | 기본 매개변수 |
| 브랜드 | 헤셴그 |
| 인코더 유형 | 앱솔루트 인코더 |
| 외경 | 55 밀리미터 |
| 두께 | 14.5 밀리미터 |
| 설비 면적 | 49.2 밀리미터 |
| 원축 타입 | 관통 홀 |
| 원축 지름 | 14 밀리미터 ; 15 밀리미터 ; 19 밀리미터 ; 20 밀리미터 ; 24 밀리미터 |
| 결의안 | 단일 회전 :17Bit, 19Bit,20Bit, 22Bit, 24Bit |
| 다중-회선 : 1716=17+16Bit, 1916=19+16Bit, | |
| 2016=20+16Bit, 2216=22+16Bit,2416=24+16Bit | |
| 인터페이스 | E=SM08B-GHS-TB |
| 통신 | B=BISS-C ; S=SSI |
| 전기 접속 | 광선 소켓 |
| 출력 모드 | M=multi-turn |
| S=single-turn | |
| 주사 원리 | 반사형 회절발 코드 |
| 정확도 | ±40" |
| 응답 속도 | 보통 동작 : 6000 분 |
| RMS 위치 신호 소음 | ±2@18 비트 / Ｒ |
| 통신 클럭 주파수 | ≤10MHz(BISS) 또는 ≤ 5MHz(SSI) |
| 시작 시간 | 표준값 : 13명의 부인 |
| 절대 위치 샘플링 주기 | ≤75 나노 초 |
| 허용 속도 | / 분 ≤32200 Ｒ (기계적 제한 속도에 의해 제한됩니다) |
| 케이블 | 차별적 쌍으로 꼬인 케이블 |
| 케이블 길이 | 200mm-10000mm |
| 기계적인 연결 | 로킹 축이 bearing&로 둘러쌌습니다 |
| 시동 토크 | 9.8×10-3 N.m보다 적습니다 |
| 관성 모멘트 | 6.5×10-6 kg.m2보다 적습니다 |
| 샤프트 부하 | 광선의 30N ; 굴대 20N |
| 다수 속도 | ≤6000rpm |
| 쉘 소재 | 알루미늄 |
| 중량 | 약 90g |
| 환경 온도 | 작동하는 것 : -20~+95C ; 저장 : -25~+100C |
| 환경 습도 | 작동과 저장 : 35~85%RH(Noncondensing) |
| 진동 | 크기 1.52 밀리미터, X,Y,Z 방향을 위한 5~55HZ,2h 개별적으로 |
| 충격 | 980m/s2 11 부인 콤마 3은 개별적으로 X,Y,Z 방향을 위해 시간을 맞춥니다 |
| 보호 | IP50 |
☆ MP55의 차원
