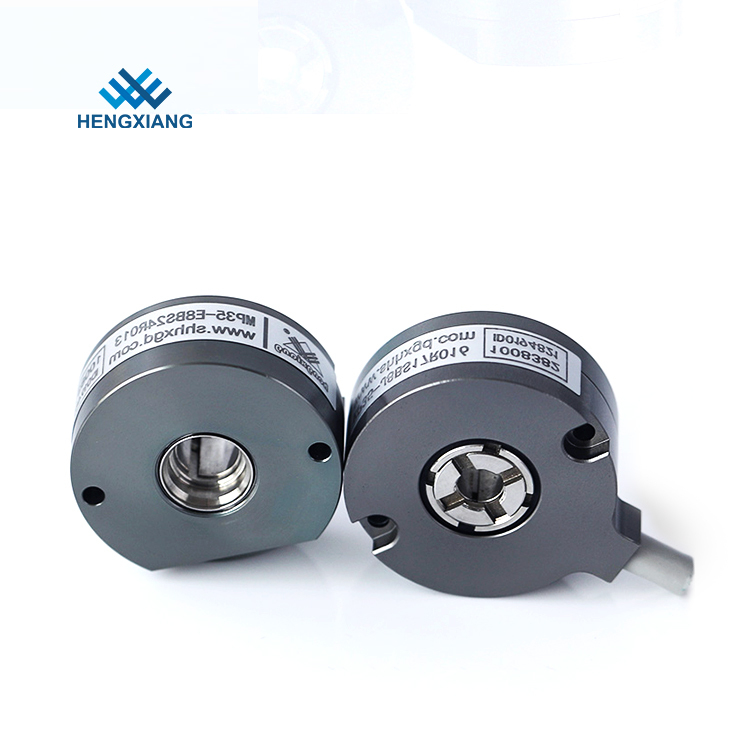

Single Turn Rotary Hollow Shaft Absolute Encoder 20bit MP35 For Robotics

로보틱스를 위한 단일 회전 회전 중공축 앱솔루트 인코더 20 비트 MP35

  • 하이 라이트

    단일 회전 광학적 회전 엔코더

    ,

    로보틱스 단일은 앱솔루트 인코더를 돌립니다

    ,

    회전 중공축 앱솔루트 인코더

  • 브랜드
    HENGXIANG
  • 인코더 유형
    앱솔루트 인코더
  • 외경
    35 밀리미터
  • 원축 타입
    관통 홀
  • 원축 지름
    14 밀리미터 ; 15 밀리미터 ; 19 밀리미터 ; 20 밀리미터 ; 24 밀리미터
  • 결의안
    단일 회전 :17Bit, 19Bit,20Bit, 22Bit, 24Bit ;2016=20+16Bit, 2216=22+16Bit,2416=24+16Bit
  • 상호 작용
    E=SM08B-GHS-TB ;J=radial은 전보를 칩니다
  • 통신
    B=BISS-C ; S=SSI
  • 전기 접속
    R=RS-485
  • 보호
    IP50
  • 원래 장소
    상하이, 중국
  • 브랜드 이름
    HENGXIANG
  • 인증
    CE,ISO9001
  • 모델 번호
    MP35
  • 최소 주문 수량
    1 PC 부호기가 명령을 시작합니다
  • 가격
    negotiable
  • 포장 세부 사항
    각각 1 조각은 한 개의 카톤 박스로 압축되었습니다
  • 배달 시간
    3-5 샘플 순서, 대량 주문을 위한 7-15 근무일을 위해 일로 일합니다
  • 지불 조건
    MP35
  • 공급 능력
    매년마다 100K 부분

로보틱스를 위한 단일 회전 회전 중공축 앱솔루트 인코더 20 비트 MP35

Rs485 로터리 부호기 애플리케이션 로보틱스 광학 단일 회전 17 비트 19 비트 20 비트 22 비트 24는 MP35 앱솔루트 인코더를 억제합니다



MP35 제품 설명
로보틱스를 위한 단일 회전 회전 중공축 앱솔루트 인코더 20 비트 MP35 0
  •

  • 우리를 선택합니까?

--HENGXIANG 브랜드--믿을 수 있는 파트너
--CE는 찬성했습니다--유리한 제품 품질 ;
--빠른 전달--강한 스톡 제품 능력 ;
--공장은 직접적으로 경쟁력있는 가격을 제공합니다 ;
--원 스톱 서비스--당신의 효율적 구매 경험을 위해 ;
--OEM 디자인은 받아들였습니다--주문 제작 설계, 받아들여진 당신의 자체 브랜드
로보틱스를 위한 단일 회전 회전 중공축 앱솔루트 인코더 20 비트 MP35 1
로보틱스를 위한 단일 회전 회전 중공축 앱솔루트 인코더 20 비트 MP35 2
로보틱스를 위한 단일 회전 회전 중공축 앱솔루트 인코더 20 비트 MP35 3



MP35 시리즈 회전 인코더 매개 변수
항목
기본 매개변수
브랜드
헤셴그
인코더 유형
앱솔루트 인코더
외경
35 밀리미터
두께
15 밀리미터
원축 타입
관통 홀
원축 지름
14 밀리미터 ; 15 밀리미터 ; 19 밀리미터 ; 20 밀리미터 ; 24 밀리미터
결의안
단일 회전 :17Bit, 19Bit,20Bit, 22Bit, 24Bit

2016=20+16Bit, 2216=22+16Bit,2416=24+16Bit
인터페이스
E=SM08B-GHS-TB ;J=radial은 전보를 칩니다
통신
B=BISS-C ; S=SSI
전기 접속
R=RS-485
출력 모드

S=single-turn
주사 원리
반사형 회절발 코드
정확도
±60"
응답 속도
보통 동작 : 6000min-1
RMS 위치 신호 소음
±2@18 비트 / R
통신 클럭 주파수
≤10MHz(BISS) 또는 ≤ 5MHz(SSI)
시작 시간
표준값 : 13명의 부인
절대 위치 샘플링 주기
≤75 나노 초
허용 속도
/ 분 ≤32200 R (기계적 제한 속도에 의해 제한됩니다)
케이블
차별적 쌍으로 꼬인 케이블
케이블 길이
200mm-10000mm
기계적인 연결
로킹 축이 bearing&로 둘러쌌습니다
시동 토크
9.8×10-3 N.m보다 적습니다
관성 모멘트
6.5×10-6 kg.m2보다 적습니다
샤프트 부하
광선의 30N ; 굴대 20N
다수 속도
≤6000rpm
쉘 소재
알루미늄
환경 온도
작동하는 것 : -20~+95C ; 저장 : -25~+100C
환경 습도
작동과 저장 : 35~85%RH(Noncondensing)
진동
크기 1.52 밀리미터, X,Y,Z 방향을 위한 5~55HZ,2h 개별적으로
충격
980m/s2 11 부인 콤마 3은 개별적으로 X,Y,Z 방향을 위해 시간을 맞춥니다
보호
IP50
정미중량
약 100g
제품 사용
로보틱스를 위한 단일 회전 회전 중공축 앱솔루트 인코더 20 비트 MP35 4
  •

    • 제품 사용 도입



-지적 비료
--오르고 야금술이기 --3상 비동기 전동기
-태양 공기 -조절기
-아마추어 회전자 시험 시스템
-고속 절단기
자동 홈 -테스터
-지적 장비
석유 -기계류와 장비
-전기적 장비
-invertery
헤셴그 회사 소개
2001년에서 설정되는 중국의 국제 도시인 상하이에 위치한 광학, 기계적이고 전자 설계를 엔티티인테그라팅, 상하이헤셴고틱 전자 주식회사가 전문적 제조업 첨단 기업, 프로비데스리서치와 제조업입니다. 지금 우리는 부호기 제품의 중요한 파이프라이닝을 완성했습니다. 오랜 세월 동안 개발 뒤에, 회전 인코더는 지금 10 시리즈와 100 이상 종류를 가지고 둘다 일반적으로 전세계에 판매합니다. 우리의 회전 인코더는 넓게 같은 자동 분야, 업무 설비, 물 감독 장비, 전기 장비, 섬유 기계, 카펜트리머신리, 주입 기계, 벌컨기즈레이트이퀘아이피먼트, 의료 기기, CNC 기계, 야금술 기계, 인쇄하는 기계, 테스팅 기계, 엘리베이터, 서보 모터, 곤포기, 등을 위해 사용됩니다. 와 고객들로부터 신뢰와 높은 명성을 얻었으세요 .
로보틱스를 위한 단일 회전 회전 중공축 앱솔루트 인코더 20 비트 MP35 5
로보틱스를 위한 단일 회전 회전 중공축 앱솔루트 인코더 20 비트 MP35 6
로보틱스를 위한 단일 회전 회전 중공축 앱솔루트 인코더 20 비트 MP35 7



헤셴그 브랜드 부호기가 ISO9001을 가지고 있습니다 :2000 품질 관리 시스템 인증서와 CE 인증, 게다가, 우리가 자기 자신이어서 가지고 있습니다
또한 상하이 새롭 건네주는 발명 특허 5와 유틸리티 모델 특허 5와 첨단 과학 기술 어치브레먼츠트랜스포르메션 프로젝트.
우리의 목표 :주의 깊게 고객들과 달성 윈-윈을 서빙하는 모임 고객의 요구조건, 생성하는 사회적 가치. 진정으로 어서 오십시오
우리의 회사를 방문하고,에게 헤셴그 브랜드품을 검토하고 맞추어줍니다 모든 고객들 .
로보틱스를 위한 단일 회전 회전 중공축 앱솔루트 인코더 20 비트 MP35 8

주의를 요하는 문제

1. 전력이 전압에게 다음을 공급한다는 것을 결정하여야 합니다 DC5V 또는 DC8-30V

2. 당신이 원축 부호기를 선택하면 겹판 스프링 번호판 모델 번호를 선택하여야 합니다

3. 당신이 실제로 사용하는 모터 속도 (RPM)에게 충고하세요

4. 만약 당신이 다른 어떤 요구조건을 가지고 있다면, 세부 사항 매개 변수를 제공하세요
