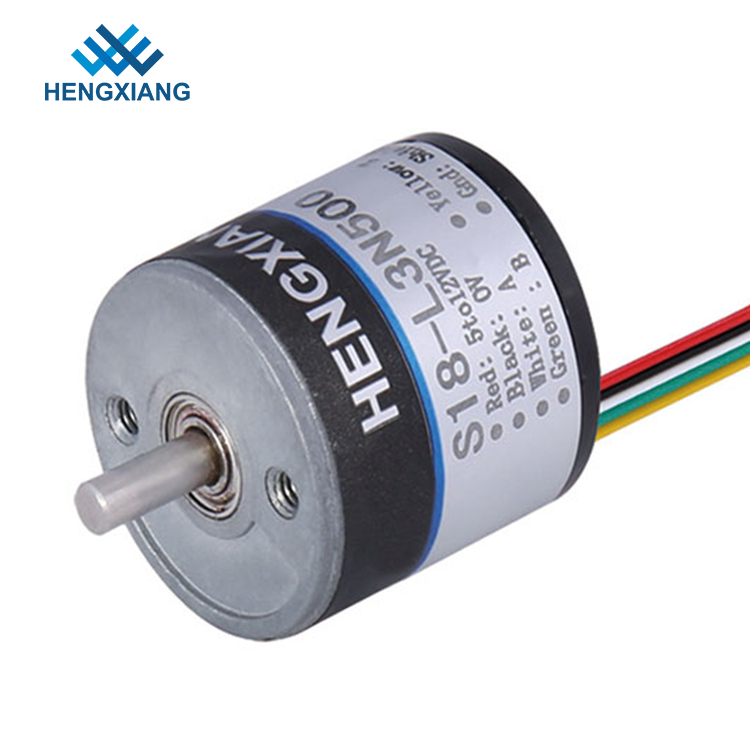

S18 Small Encoder Solid Shaft 2.5mm Robot Machine 36ppr NPN PNP Incremental Rotary

S18 작은 부호기 중실축 2.5 밀리미터 로보트 기계 36ppr NPN PNP 점진적이 교차로

  • 하이 라이트

    로보트 기계 증분 회전 인코더

    ,

    단단한 증분 회전 인코더

    ,

    증분축 엔코더 36ppr

  • 외경
    18 밀리미터
  • 중실축 지름
    2.5 밀리미터
  • 결의안
    36-1600 피프라
  • 출력 단계
    단계 A,B,Z
  • 콘센트형
    밖에 옆 / 등으로부터 케이블
  • 출력 모드
    NPN &PNP
  • 보호 그레이드
    IP50
  • 공급 전압
    DC5V와 8-30V
  • 원래 장소
    상하이, 중국
  • 브랜드 이름
    HENGXIANG
  • 인증
    CE,ISO9001
  • 모델 번호
    S18
  • 최소 주문 수량
    1 PC 부호기가 명령을 시작합니다
  • 가격
    negotiable
  • 포장 세부 사항
    각각 1 조각은 한 개의 카톤 박스로 압축되었습니다
  • 배달 시간
    3-5 샘플 순서, 대량 주문을 위한 7-15 일을 위해 일로 일합니다
  • 지불 조건
    인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 신용 카드, 마스터 카드, 페이팔, 등
  • 공급 능력
    매년마다 100K 부분

S18 작은 부호기 중실축 2.5 밀리미터 로보트 기계 36ppr NPN PNP 점진적이 교차로

S18 작은 부호기 중실축 2.5 밀리미터 로보트 기계 36ppr NPN PNP 점진적 교차로



1. 특징 : 또한 회전 인코더로 불린 중실축 부호기는 아날로그 또는 디지털 코드로 샤프트 또는 축의 각위치 또는 움직임을 변환하는 전자 기계식 장치입니다.



2. 애플리케이션 : 회전 인코더는 산업 제어와 로보틱스, 특수 목적 촬영 렌즈, (광학기계 마우스와 트랙 볼과 같은) 컴퓨터 입력 장치, 제어 응력 유량계와 회전하는 레이다 평면대를 포함하는 정확한 샤프트 제한 없는 회전을 요구하는 다수의 애플리케이션에서 사용됩니다.



3. 어바웃 부호기 :



2가지 주요 유형이 있습니다 : (상대적인) 브솔루이트와 점진적인 것.

그들에게 각도 변환기를 만들어주면서, 앱솔루트 인코더의 출력은 샤프트의 현재 위치를 보여줍니다.

증분형 엔코더의 출력은 샤프트의 움직임에 관한 정보를 제공하며, 그것이 일반적으로 더욱 속도, 거리와 위치와 같은 정보로 다른 곳에서 처리됩니다.



4. 중요 매개변수 :

결의안 :

36-1600 피프라



기본 매개변수 :

브랜드 HENGXIANG
외형 칫수 외경 : 18 밀리미터
두께 : 18 밀리미터
중실축 지름 : 2.5 밀리미터
결의안 36;50;60;100;200;250;256;300;360;400;500;512;720;800;1000;1024;1440;1600
출력 단계 단계 A,B,Z
공급 전압 DC5V ; DC8-30V
아웃레타입 밖에 옆으로부터 케이블
밖에 뒤로에서의 케이블
출력 모드 수집기 개방 회로 출력 (NPN &PNP)
환경 온도 작동 온도 : - 20~+80' (비 당의)
저장 온도 : - 25~+85' (비 당의)
환경적 인류 작동과 저장 : 35~85%RH (불응축)
최고 응답 주파수 100kHz 맥스
최고 목사 5000rpm
보호 그레이드 IP50
소비 전류 50mA 맥스
Rise/ 강하 시간 100 nsec 맥스
샤프트 부하 광선의 : 2N ; 굴대입니다 :2N
진동은 (지속합니다) 크기 0.75 mm,10-50Hz,1 X/Y/Z 방향을 위한 시간 개별적으로
충격은 (지속합니다) 49/m/s2,three는 개별적으로 X,Y,Z 방향을 위해 시간을 맞춥니다
샤프트 재료 304 스테인레스 강
케이블 길이 150 밀리미터
알루미늄합금
패키지 카톤 박스
정미중량 (패키지로) 약 20g
S18 작은 부호기 중실축 2.5 밀리미터 로보트 기계 36ppr NPN PNP 점진적이 교차로 0
S18 작은 부호기 중실축 2.5 밀리미터 로보트 기계 36ppr NPN PNP 점진적이 교차로 1
모델 선택 가이드
S18 작은 부호기 중실축 2.5 밀리미터 로보트 기계 36ppr NPN PNP 점진적이 교차로 2
S18 작은 부호기 중실축 2.5 밀리미터 로보트 기계 36ppr NPN PNP 점진적이 교차로 3

제품 사용
S18 작은 부호기 중실축 2.5 밀리미터 로보트 기계 36ppr NPN PNP 점진적이 교차로 4
  •

    •

회전 인코더 애플리케이션 :
--전자적 요소의 정밀검사 기계--파이프라인 레이더
--기구를 측정하는 매뉴얼 이미지
--수력 전송시험 종합 시험 벤치
--자동 바피더
--지적 비료
--상승과 야금술 3상 비동기 전동기
--태양 에어컨
--아마추어 회전자 시험 시스템
Packing&Shipping
각각 단일 인코더는 보호용 버블로 한 개의 안전한 통으로 압축됩니다.
그리고 나서 모든 부호기는 출하로 준비하기 위해 더 큰 통에 유입될 것입니다.
S18 작은 부호기 중실축 2.5 밀리미터 로보트 기계 36ppr NPN PNP 점진적이 교차로 5
S18 작은 부호기 중실축 2.5 밀리미터 로보트 기계 36ppr NPN PNP 점진적이 교차로 6
S18 작은 부호기 중실축 2.5 밀리미터 로보트 기계 36ppr NPN PNP 점진적이 교차로 7
S18 작은 부호기 중실축 2.5 밀리미터 로보트 기계 36ppr NPN PNP 점진적이 교차로 8
