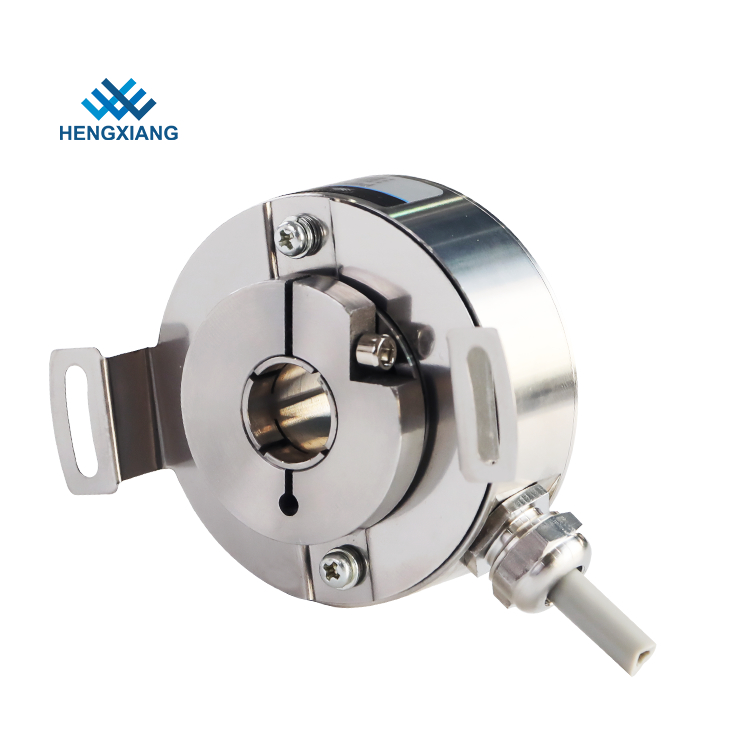

스타닌레스스는 높은 보호 IP65 원축 증분 회전 인코더를 단단하게 합니다
특징 : 증분형 엔코더 50 밀리미터 외부 직경, hole/ 막힌 구멍을 통하여 이용할 수 있는, UVW 신호.
애플리케이션 : 자동차, CNC, 자동화 업계, 조립 라인, 등.
중요 매개변수 : 최대 10000ppr& 5000/8ppr, IP65 높은 보호 (방수, 방진포), 스테인레스 강, 차분 신호 (TTL / 고수준 트랜지스터 논리).
제품 매개변수 :
항목
|
기본 매개변수
|
브랜드
|
HENGXIANG
|
인코더 유형
|
증가 형태
|
외경
|
50 밀리미터
|
두께
|
27 밀리미터
|
원축 타입
|
스루 샤프트
|
원축 지름
|
10 밀리미터 ;12 밀리미터 ;14 밀리미터 ;15 밀리미터 (선택적)
|
결의안
|
1000; 1024; 1250; 2000; 2048; 2500; 4096; 5000; 10000
|
출력 단계
|
1=A+B ; 2=A+B ; 3=A+B+Z ; 4=A+A-+B+B- ; 6=A+A-+B+B-+Z+Z- ; 12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
|
공급 전압
|
DC5V ; DC8-30V
|
콘센트형
|
광선 케이블
|
출력 모드
|
F=Push-pull ; C=TTL(DC5V)
|
E=HTL(DC8-30V)
|
소비 전류
|
100mA 맥스 ; 120mA 맥스
|
최고 응답 주파수
|
100kHZ ; 500kHZ ; 600kHZ
|
국민 총수요
|
부호기에 연결되지 않습니다
|
시동 토크
|
9.8×10-3 N.m보다 적습니다
|
관성 모멘트
|
6.5×10-6 kg.m2보다 적습니다
|
환경 온도
|
작동하는 것 : - 40~+90C (반복할 수 있는 권취 케이블 : -10C) ; 저장 : -45~+95C
|
엔바이로멘탈 습도
|
작동과 저장 : 50~85%RH(noncondensing)
|
보호
|
IP67
|
샐
|
스테인레스 강
|
인증
|
CE
|
패키지
|
카톤 박스
|
정미중량
|
약 150g
|
