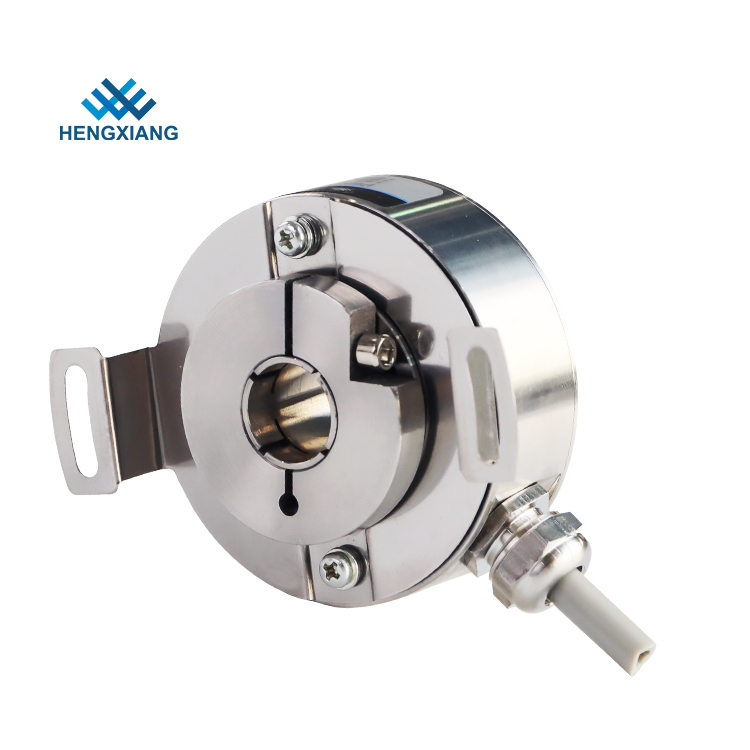

Stainless Steel Hollow Shaft Incremental Encoders PGK50 Ip67 Automation Control

스테인레스 강 원축 증분형 엔코더 PGK50 Ip67 자동화 제어

  • 하이 라이트

    원축 스테인레스 강 부호기

    ,

    스테인레스 강 증분 회전 인코더

    ,

    자동화 제어 원축 부호기

  • 브랜드
    HENGXIANG
  • 인코더 유형
    증가 형태
  • 외경
    50 밀리미터
  • 원축 지름
    10 밀리미터 ;12 밀리미터 ;14 밀리미터 ;샤프트를 통한 15 밀리미터 (선택적)
  • 결의안
    1000; 1024; 1250; 2000; 2048; 2500; 4096; 5000; 10000
  • 출력 단계
    ±ABUVW를 단계적으로 시행하세요
  • 콘센트형
    광선 케이블
  • 출력 모드
    F=Push-pull ; C=TTL(DC5V) ;E=HTL(DC8-30V)
  • 보호
    ip67
  • 정미중량
    약 150g
  • 원래 장소
    상하이, 중국
  • 브랜드 이름
    HENGXIANG
  • 인증
    CE,ISO9001
  • 모델 번호
    PGK50
  • 최소 주문 수량
    1 PC 부호기가 명령을 시작합니다
  • 가격
    negotiable
  • 포장 세부 사항
    각각 1 조각은 한 개의 카톤 박스로 압축되었습니다
  • 배달 시간
    3-5 샘플 순서, 대량 주문을 위한 7-15 일을 위해 일로 일합니다
  • 지불 조건
    인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 신용 카드, 마스터 카드, 페이팔, 등
  • 공급 능력
    매년마다 100K 부분

스테인레스 강 원축 증분형 엔코더 PGK50 Ip67 자동화 제어

스테인레스 강 원축 증분형 엔코더 PGK50 Ip67 자동화 제어



또한 회전 인코더로 불린 무의미한 축부호기는 아날로그 또는 디지털 코드로 샤프트 또는 축의 각위치 또는 움직임을 변환하는 전자 기계식 장치입니다.

2가지 주요 유형이 있습니다 : 절대적이고 점진적입니다 (상대적인).

그들에게 각도 변환기를 만들어주면서, 앱솔루트 인코더의 출력은 샤프트의 현재 위치를 보여줍니다.

증분형 엔코더의 출력은 샤프트의 움직임에 관한 정보를 제공하며, 그것이 일반적으로 더욱 속도, 거리와 위치와 같은 정보로 다른 곳에서 처리됩니다.



보호 그레이드

IP67



출력 단계

±ABUVW를 단계적으로 시행하세요



애플리케이션

직물공업, 모터스, 패키징 머신, 인입선과 균일한 안에 저온 업계.



부호기의 신호 회로

1. NPN 개방 컬렉터 -- NPN 열리 수집기(NPN)는 엔피엔형 트랜지스터와 출력 회로를 기반으로 한 인터페이스입니다.

개방 컬렉터는 방출기가 지구에 연결되고 수집기가 출력에 연결되는 엔피엔형 트랜지스터의 연결되지 않은 컬렉터 접속입니다.

2. PNP는 출력했습니다

PNP 출력은 pnp 트랜지스터와 출력 회로를 기반으로 한 인터페이스입니다.

3. 푸쉬풀 방식 출력(HTL)

고전압 트랜지스터 논리는 24 V DC가 가장 일반적이면서, 범위 10과 30 V DC에서 전압 공급으로 작용합니다.

로우는 VCC와 VCC - 3.5 V 사이에로서 0 V와 3 V 사이의 출력으로 규정되고 높습니다.

4. TTL 아르 에스 422는 출력했습니다

3극-3극 소자 논리 회로 (TTL)에서, 논리적인 상태와 증폭은 둘 다 트랜지스터, 그러므로 이름에 의해 행해집니다.

TTL 출력은 10과 32 V 사이의 또한 고정된 5 V 전압 또는 가변 전압으로 공급됩니다. 이것을 위해 저범위는 ≥ 2.4 V로서 ≤ 0.4 V와 고역으로 규정됩니다.



기본 매개변수



항목 기본 매개변수
브랜드 HENGXIANG
인코더 유형 증가 형태
외경 50 밀리미터
두께 27 밀리미터
원축 타입 스루 샤프트
원축 지름 10 밀리미터 ;12 밀리미터 ;14 밀리미터 ;15 밀리미터 (선택적)
결의안 1000; 1024; 1250; 2000; 2048; 2500; 4096; 5000; 10000
출력 단계 1=A+B ; 2=A+B ; 3=A+B+Z ; 4=A+A-+B+B- ; 6=A+A-+B+B-+Z+Z- ; 12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
공급 전압 DC5V ; DC8-30V
콘센트형 광선 케이블
출력 모드 F=Push-pull ; C=TTL(DC5V)
E=HTL(DC8-30V)
소비 전류 100mA 맥스 ; 120mA 맥스
최고 응답 주파수 100kHZ ; 500kHZ ; 600kHZ
국민 총수요 부호기에 연결되지 않습니다
시동 토크 9.8×10-3 N.m보다 적습니다
관성 모멘트 6.5×10-6 kg.m2보다 적습니다
환경 온도 작동하는 것 : - 40~+90C (반복할 수 있는 권취 케이블 : -10C) ; 저장 : -45~+95C
엔바이로멘탈 습도 작동과 저장 : 50~85%RH(noncondensing)
보호 IP67
스테인레스 강
인증 CE
패키지 카톤 박스
정미중량 약 150g



HENGXIANG 부호기 공장의 장점

  • 18년 이상 부호기 생산 경험
  • 20년 숙련된 엔지니어들 이상
  • 전문적 작업 팀
  • 고급 품질 기준
  • 신속 응답 시간
  • 유틸리티 모델 특허 증명서
  • 자체 브랜드와 특별한 브랜드
  • 모든 모델들을 위한 CE 인증
  • 인도 기일을 자극하세요
  • 100% 가득 찬 적재전 검사



스테인레스 강 원축 증분형 엔코더 PGK50 Ip67 자동화 제어 0
스테인레스 강 원축 증분형 엔코더 PGK50 Ip67 자동화 제어 1

모델 선택 가이드

스테인레스 강 원축 증분형 엔코더 PGK50 Ip67 자동화 제어 2
제작 차원
스테인레스 강 원축 증분형 엔코더 PGK50 Ip67 자동화 제어 3
제품 사용
스테인레스 강 원축 증분형 엔코더 PGK50 Ip67 자동화 제어 4
Packing&Shipping
각각 단일 인코더는 보호용 버블로 한 개의 안전한 통으로 압축됩니다.
그리고 나서 모든 부호기는 출하로 준비하기 위해 더 큰 통에 유입될 것입니다.
스테인레스 강 원축 증분형 엔코더 PGK50 Ip67 자동화 제어 5
회사 소개
2001년에서 설정되는 중국의 국제 도시인 상하이에 위치한 상하이헤셴고틱 삼성전자 주식회사가 a입니다
전문적인 채 프로비데스리서치와 제조합니다 첨단 과학 기술 법인을 제조하고 엔티티인테그라팅 광학적이고 기계적이고
전자 설계. 지금 우리는 부호기 제품의 중요한 파이프라이닝을 완성했습니다. 회전식인 오랜 세월 동안 개발 뒤에
부호기는 지금 10 시리즈와 100 이상 종류를 가지고 둘다 일반적으로 전세계에 판매합니다.

우리의 회전 인코더는 넓게을 위해 사용합니다
같은 자동 분야, 업무 설비, 식수 감독 장비, 전기 장비, 직물
기계류, 카펜트리머신리, 주입 기계류, 벌컨기즈레이트이퀘아이피먼트, 의료 기기, CNC 기계, 야금술 기계, 프린팅
기계류, 테스팅 기계, 승강기, 서보 모터, 곤포기, 기타 등등. 와 고객들로부터 신뢰와 높은 명성을 얻었으세요 .
