하이 라이트

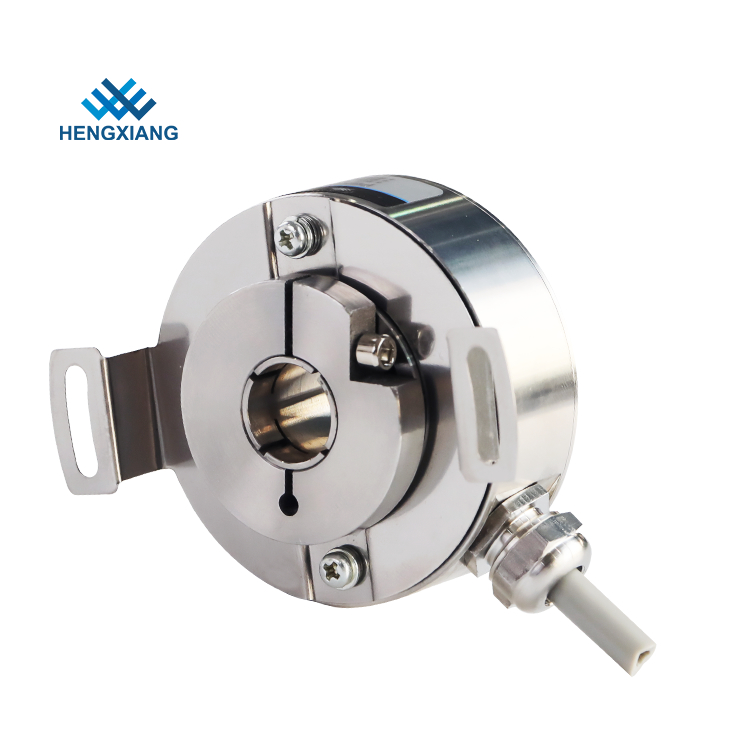

Stainless steel through hole encoder
,ip67 through hole encoder
,ip67 stainless steel encoder
-
인코더 유형증가 형태
-
외경50 밀리미터
-
두께27mm
-
원축 지름10mm, 12mm, 14mm, 15mm(옵션)
-
결의안1000; 1000; 1024; 1024; 1250; 1250; 2000; 2000년;
-
공급 전압DC5V; DC5V; DC8-30V DC8-30V
-
소비 전류100mA Max; 최대 100mA; 120mA Max 최대 120mA
-
최고 응답 빈도100kHZ; 100kHz; 500kHZ; 500kHz; 600kHZ 600kHz
-
GND인코더에 연결되지 않음
-
보호IP67
-
원래 장소상하이, 중국
-
브랜드 이름HENGXIANG
-
인증CE,ISO9001
-
모델 번호PGK50
-
최소 주문 수량1PCS
-
가격Consult us
-
포장 세부 사항각각 1 조각은 한 개의 카톤 박스로 압축되었습니다
-
배달 시간3-5 샘플 순서, 대량 주문을 위한 7-15 근무일을 위해 일로 일합니다
-
지불 조건L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
-
공급 능력매년마다 100K 부분
증분 로터리 엔코더 1024 엔코더 스테인레스 스틸 보호 레벨 ip67 PGK50 서보 모터 용 스루 샤프트
PGK50 스테인레스 스틸 엔코더 1024ppr 증분 회전식 엔코더 보호 레벨 IP67 서보 모터 엔코더
| 아이템 | 기본 매개변수 |
| 상표 | 헝샹 |
| 인코더 유형 | 증분형 |
| 외경 | 50mm |
| 두께 | 27mm |
| 중공축형 | 샤프트를 통해 |
| 중공축 직경 | 10mm, 12mm, 14mm, 15mm(옵션) |
| 해결 | 1000;1024;1250;2000년;2048;2500;4096;5000;10000 |
| 출력 위상 | 1=A+B;2=A+B;3=A+B+Z;4=A+A-+B+B-;6=A+A-+B+B-+Z+Z-;12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W- |
| 전원 전압 | DC5V;DC8-30V |
| 콘센트 유형 | 방사형 케이블 |
| 출력 모드 | F=푸시-풀;C=TTL(DC5V) |
| E=HTL(DC8-30V) | |
| 소비 전류 | 최대 100mA;최대 120mA |
| 최고 응답 빈도 | 100kHz;500kHz;600kHz |
| 접지 | 인코더에 연결되지 않음 |
| 시작 토크 | 9.8×10-3Nm 미만 |
| 관성 모멘트 | 6.5×10-6 kg.m2 미만 |
| 환경 온도 | 작동: -40~+90℃(반복 권선: -10℃);저장: -45~+95℃ |
| 환경 습도 | 작동 및 보관: 50~85%RH(비응축) |
| 보호 | IP67 |
| 껍데기 | 스테인레스 스틸 |
| 인증 | CE |
| 패키지 | 판지 상자 |
| 순중량 | 약 150g |
인코더의 원리
증분식 로터리 인코더는 회전당 특정 양의 펄스를 출력합니다.이 PPR 수치가 높을수록 각 펄스 사이의 각도는 작아집니다.이 PPR 번호는 일반 인크리멘탈 엔코더에 대해 고정되어 있습니다.프로그래밍 가능한 증분 인코더는 소프트웨어 변경을 통해 이 값을 원하는 숫자로 조정할 수 있습니다.
오늘날 대부분의 증분형 인코더에는 푸시풀(HTL) 또는 RS422(TTL) 출력 드라이버가 있으며, 이러한 드라이버는 Open Collector NPN, Open Collector PNP, Voltage Output과 같은 대부분의 이전 출력 회로를 대체했습니다.
토템 폴(Totem Pole)이라고도 하는 푸시풀(HTL) 회로는 적용된 공급 전압에 해당하는 신호 레벨을 제공합니다.공급 전압 범위는 일반적으로 8 ~ 30VDC입니다.
적절한 연결을 통해 푸시 풀 인터페이스를 사용하여 RS422(TTL) 회로의 전류 방향을 제한하는 방식으로 연결된 외부 다이오드를 사용하여 진정한 오픈 컬렉터 회로를 대체할 수 있습니다. 공급 전압.두 가지 공급 전압 범위를 선택할 수 있습니다. 4.75 ~ 5.5VDC(오픈 컬렉터 출력 드라이버를 대체하는 데 사용 가능) 또는 8 ~ 30VDC.차동 신호를 사용하여 출력은 RS422 표준을 완전히 준수합니다.
제조일
1. 1-10 샘플의 경우: 3-5 작업 일
2. 20-50개 대량 생산을 위해: 7-10 작업 일
3. 100pcs 이상인 경우 생산에 대해 고객과 논의하고 정시에 배송합니다.
NS아멘 자귀:
1. T/T, 웨스턴 유니온, 신용카드, 페이팔 등
2. 지불받은 후 3-5 영업일
3. 인코더가 준비되면 배송됩니다.
선적
TNT, FedEx, UPS, DHL, EMS 등을 통해 상품을 배송할 수 있습니다.
화물 수집가의 경우 요구 사항에 따라 특급을 선택할 수 있습니다.
택배계좌가 없으시다면 저희가 확인 후 가장 저렴하고 안전한 특급을 찾아드립니다.
우리 공장은 대부분의 택배 회사와 30% 할인을 제공하므로 가격이 최대한 저렴할 수 있습니다.
추가 정보
우리 공장이나 제품에 대한 자세한 정보를 찾고 계시다면 지금 바로 연락주시거나 이메일을 보내주시면 최대한 빨리 회신해 드리겠습니다.
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
