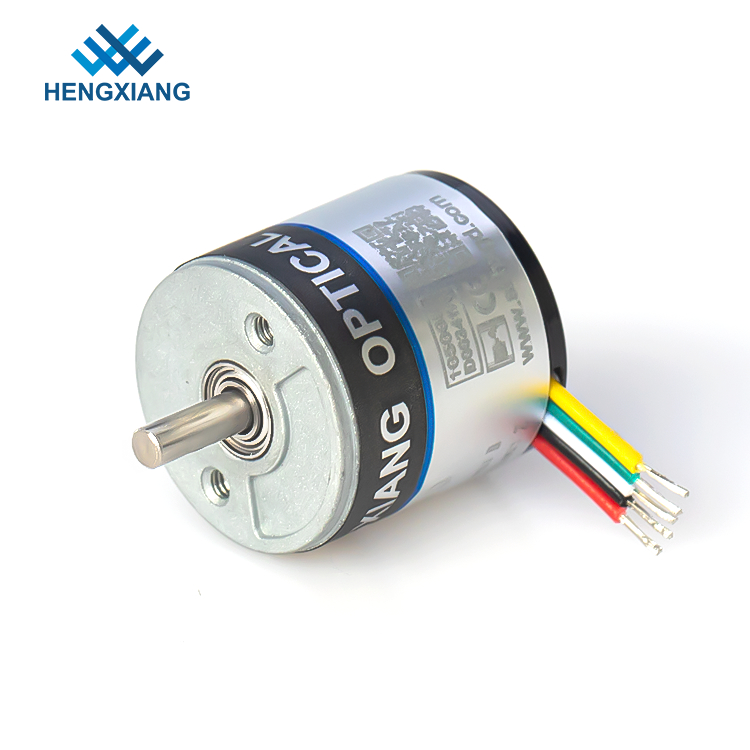

외경 18 밀리미터 중실축 2.5 밀리미터 소형 회전 인코더 ABZ는 360개 결의안을 단계적으로 시행합니다
제품 설명
주의를 요하는 우리의 문제
1. 전력이 전압에게 다음을 공급한다는 것을 결정하여야 합니다 DC5V 또는 DC8-30V
2. 당신이 원축 부호기를 선택하면 겹판 스프링 번호판 모델 번호를 선택하여야 합니다
3. 당신이 실제로 사용하는 모터 속도 (RPM)에게 충고하세요
4. 만약 당신이 다른 어떤 요구조건을 가지고 있다면, 세부 사항 매개 변수를 제공하세요
우리의 세일즈 포인트
오우 신속한 응답 한때 용인된 고객의 인용 질문
오우 전문기술자는 언제든지 당신의 문제를 해결하기 위해, 팀이 됩니다
오우 엄밀하게 적재전 검사
선택될 오우 다양한 부호기 모델들
오우 짧은 리드 시간
오우 고급 품질 기준
S18 증분형 엔코더 파라메터 테이블
상품 이름 | 외경 18 밀리미터 중실축 2.5 밀리미터 소형 회전 인코더 ABZ는 360개 결의안을 단계적으로 시행합니다 |
브랜드 | HENGXIANG |
외형 칫수 | 외경 : 18 밀리미터 |
두께 : 18 밀리미터 | |
중실축 지름 : 2.5 밀리미터 | |
결의안 | 36;50;60;100;200;250;256;360;400;500;512;720;800;1000;1024;1440;1600 |
출력 단계 | 단계 A,B,Z |
공급 전압 | DC5V ; DC8-30V |
콘센트형 | 밖에 옆으로부터 케이블 |
밖에 뒤로에서의 케이블 | |
출력 모드 | 수집기 개방 회로 출력 (NPN &PNP) |
환경 온도 | 작동 온도 : - 20~+80' (비 생) |
저장 온도 : - 25~+85' (비 당의) | |
환경적 인류 | 작동과 저장 : 35~85%RH (불응축) |
최고 응답 주파수 | 100kHz 맥스 |
진동은 (지속합니다) | 크기 0.75 mm,10-50Hz,1 X/Y/Z 방향을 위한 시간 개별적으로 |
충격은 (지속합니다) | 49/m/s2,three는 개별적으로 X,Y,Z 방향을 위해 시간을 맞춥니다 |
샤프트 재료 | 304 스테인레스 강 |
케이블 길이 | 150 밀리미터 |
샐 | 알루미늄 합금 |
패키지 | 카톤 박스 |
정미중량 | (패키지로) 약 20g |
인증 | CE |
부호기 카탈로그
만약 당신이 주문할 부호기 모델을 이미 선택했었으면, 최근 카탈로그를 얻기 위해 직접적으로 우리를 전자 우편으로 보내거나 지금 온라인 서비스와 연락하세요.
그러나 여전히 있다면 옳은 부호기 모델 번호를 선택하는 것의 어떠한 의심도 하세요 그러면 당신은 또한 관련된 카탈로그를 얻기 위해 우리와 연락하는 것을 자유롭게 합니다.
부호기 시공 방법
오데이 가장 증분형 엔코더는 푸시 풀 (고수준 트랜지스터 논리) 또는 RS422 (TTL) 출력 드라이버를 가지고 있습니다, 이것들이 개방 컬렉터 NPN, 개방 컬렉터 PNP, 전압 출력과 같은 대부분의 더 오래된 출력 회로를 대체했습니다.
또한 토템 폴로 알려진 푸시 풀 (고수준 트랜지스터 논리) 회로가 적용된 공급 전압에 해당되는 신호 레벨을 제공합니다. 공급 전압은 일반적으로 8에서 30 VDC까지 이릅니다.
적절한 연결로 당신은 회로가 공급 전압에 의존하지 않는 끊임없이 계속되는 5개 V 신호 레벨을 제공하는 RS422 (TTL)를 위한 해류의 방향을 제한하기 위한 방식으로 연결된 외부 다이오드를 이용하여 사실인 개방 컬렉터 회로를 대체하기 위해 푸쉬 풀 인터페이스를 사용할 수 있습니다. 2가지 공급 전압 범위는 선택될 수 있습니다 : (개방 컬렉터 출력 드라이버를 대체하는데 사용될 수 있는 ) 4.75에서부터 5.5 VDC까지 또는 8에서부터 30 VDC. 차분 신호를 사용하면서 출력은 완전히 RS422 표준에 따릅니다.
차동 출력은 최고 빈도 응답 능력과 최고 잡음 면역성을 가집니다. 이것을 보증하기 위해 수신기는 또한 차이여야 합니다.
더 오래된 출력 드라이버을 대체
제조 일
3-5 매우 지불된 후 샘플을 위해 일로 일합니다
매우 지불된 후 대량 생산을 위한 7-15 일
