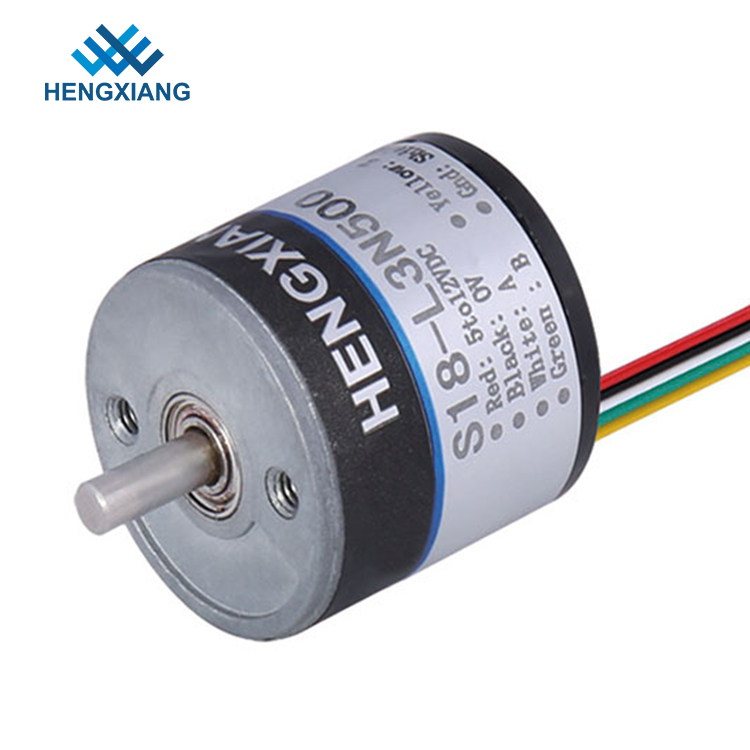

Solid Shaft 2.5mm Miniature Rotary Encoder , ABZ Phase Resolution 360 Rotary Encoder

단단한 갱구 2.5mm 소형 회전하는 인코더, ABZ 단계 해결책 360 회전하는 인코더

  • 하이 라이트

    소형 광학적인 인코더

    ,

    간단한 회전하는 인코더

  • 외부 직경
    18mm
  • 두께
    18mm
  • 단단한 갱구 직경
    2.5mm
  • 산출 단계
    A, B, Z를 실행하십시오
  • 공급 전압
    DC5V; DC8-30V
  • 출구 유형
    측 뒤에서 케이블 밖으로
  • 산출 형태
    출력되는 수집가 개방 회로 (NPN &PNP)
  • 최고 응답 빈도
    최대 100kHz
  • 원래 장소
    상해, 중국
  • 브랜드 이름
    HENGXIANG
  • 인증
    CE,ISO9001
  • 모델 번호
    S18 회전하는 인코더
  • 최소 주문 수량
    1pcs 인코더 첫번째
  • 가격
    negotiable
  • 포장 세부 사항
    각 1개 조각 인코더는 Caton 상자에 의해 포장되었습니다
  • 배달 시간
    1-3 일
  • 지불 조건
    D/A, D/P, T/T, 서부 동맹, MoneyGram
  • 공급 능력
    년 당 100K 조각

단단한 갱구 2.5mm 소형 회전하는 인코더, ABZ 단계 해결책 360 회전하는 인코더

외부 직경 18mm 단단한 갱구 2.5mm 소형 회전하는 인코더 ABZ 단계 360 해결책



주의를 필요로 하는 사정

1. 전력 공급 전압을 선택해야 합니다: DC5V 또는 DC8-30V

2. 당신이 빈 갱구 인코더를 선정하는 경우에 겹판 스프링 판 모델 번호를 선택해야 합니다

3. 그 모터 속도 (RPM)를 실제로 당신 사용 조언하십시오

4. 당신은 아무 다른 필요조건나 있는 경우에, 세부사항 모수를 제공하십시오



우리의 판매 강조점

  • 빠른 응답 한 번 받아진 고객의 인용 질문
  • 직업적인 엔지니어 팀, 당신의 문제를 언제든지 해결하기 위하여
  • 선적의 앞에 엄격히 검사
  • 선정될 각종 인코더 모형
  • 짧은 리드타임
  • 고품질 기준



단단한 갱구 2.5mm 소형 회전하는 인코더, ABZ 단계 해결책 360 회전하는 인코더 0

S18 증대 인코더 모수 테이블

상표 HENGXIANG
외부 차원 외부 직경: 18mm
간격: 18mm
단단한 갱구 직경: ⌀2.5mm
해결책 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000년; 1024년; 1440년; 1600년
산출 단계 A, B, Z를 실행하십시오
공급 전압 DC5V; DC8-30V
출구 유형 측에서 케이블 밖으로
뒤에서 케이블 밖으로
산출 형태 출력되는 수집가 개방 회로 (NPN &PNP)
환경 온도 작용 온도: -20~+80° (비 얼리기)
저장 온도: -25~+85° (비 얼리기)
환경 인류 운영과 저장: (불응식) 35~85%RH
최고 응답 빈도 최대 100kHz
진동 (영속하십시오) 진폭 0.75mm, 10-50Hz, 개인의 X/Y/Z 방향을 위한 1 시간
충격 (영속하십시오) 49/m/s2, X를 위한 3 시간, Y의 Z 방향 개인적으로
갱구 물자 304 스테인리스
150mm
포탄 알루미늄 합금
포장 판지 상자
순중량 20g에 관하여 (포장에)
증명서 세륨



인코더 카탈로그

당신이 이미 당신이 주문하기 위하여 려고 하고 있는 인코더 모형을 선정하는 경우에, 저희를 직접 이메일을 보내거나 최신 카탈로그를 얻기 위하여 온라인 서비스를 지금 접촉하십시오 만족시키기 위하여.

그러나 당신이 아직도 인 경우에 맞은 인코더 모델 번호, 당신 선택에 어떤 의혹든지 또한 저희에게 관련 카탈로그를 얻기 위하여 연락하게 자유롭습니다 있으십시오.



생산 날짜

충분히 지불하는 후에 표본을 위한 3-5 작업 일

충분히 지불하는 후에 대량 생산을 위한 7-15 일



인코더 가동 방법

oday 증대 인코더에는 푸시-풀이 (HTL) 있습니다 또는 RS422 (TTL) 출력된 운전사가, 이들 열리는 수집가 NPN의 열리는 수집가 PNP의 전압 산출 같이 더 오래된 산출 회로의 대부분을 대체했습니다.

푸시-풀 (HTL) 회로, 일컬어 토템 기둥, 적용되는 공급 전압에 대응하는 신호 수준을 제공합니다. 공급 전압은 8에서 30 VDC에 전형적으로 배열합니다.

RS422 (TTL) 제한하는 방법으로 연결된 외부 다이오드을 이용하여 진실한 열리는 수집가 회로를 대체하기 위하여 당신이 회로를 위한 현재의 방향을 푸시-풀 공용영역을 이용할 수 있는 적당한 연결으로 공급 전압에 의지하고 있지 않는 불변의 것 5 V 신호 수준을 제공하십시오. 2개의 공급 전압 범위는 선정될 수 있습니다: 4.75 5.5까지 VDC (열려있는 수집가 산출 운전사를 대체하기 위하여 사용될 수 있습니다) 또는 8 30까지 VDC. 차분 신호를 사용하여 산출은 RS422 기준에 완전히 따릅니다.

차별 산출에는 가장 높은 주파수 응답 기능 및 제일 노이즈 내성이 있습니다. 이것에게 수신기를 지키는 것은 또한 미분이어야 합니다.

더 오래된 산출 운전사의 보충
